Новый товар

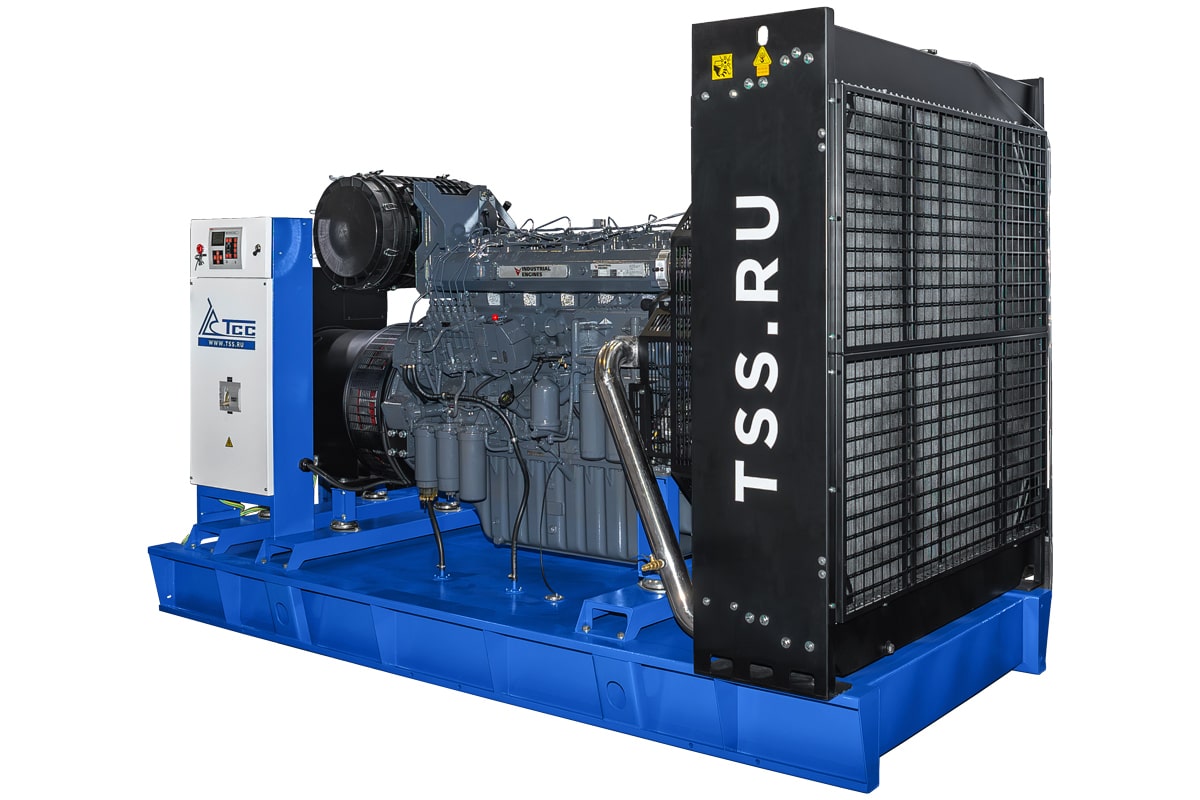

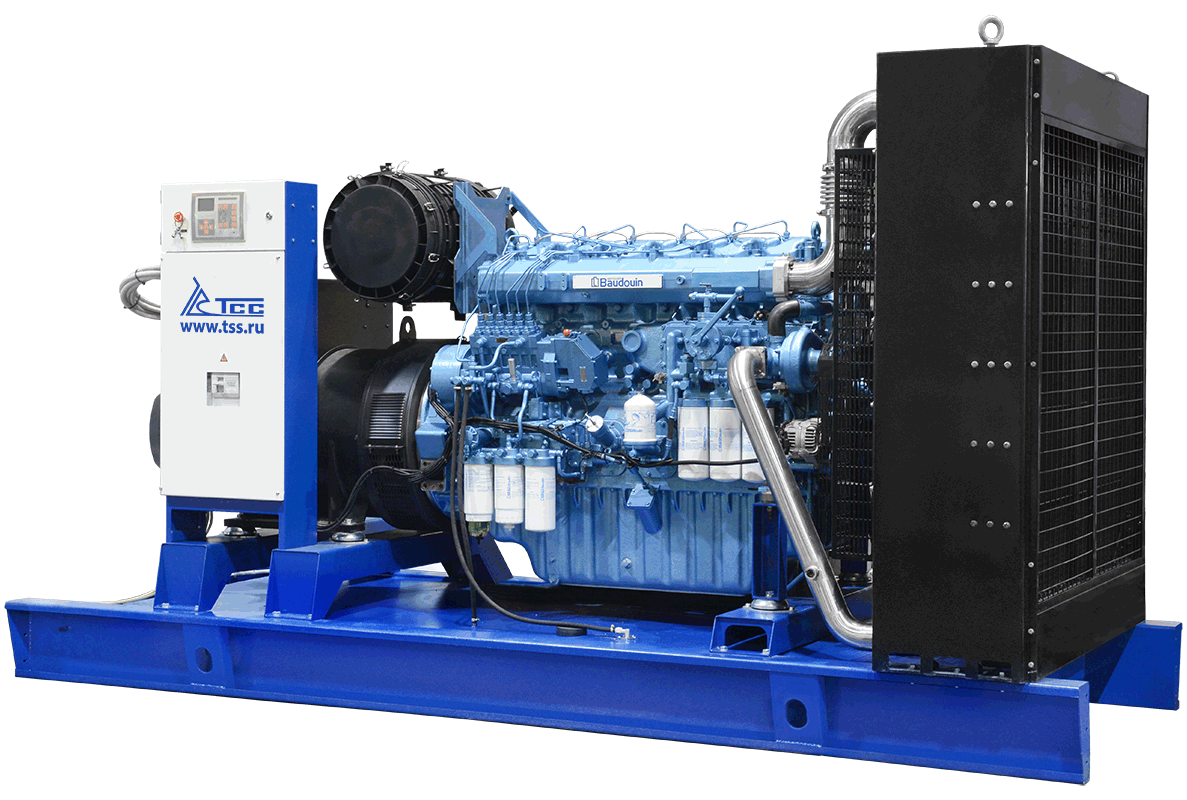

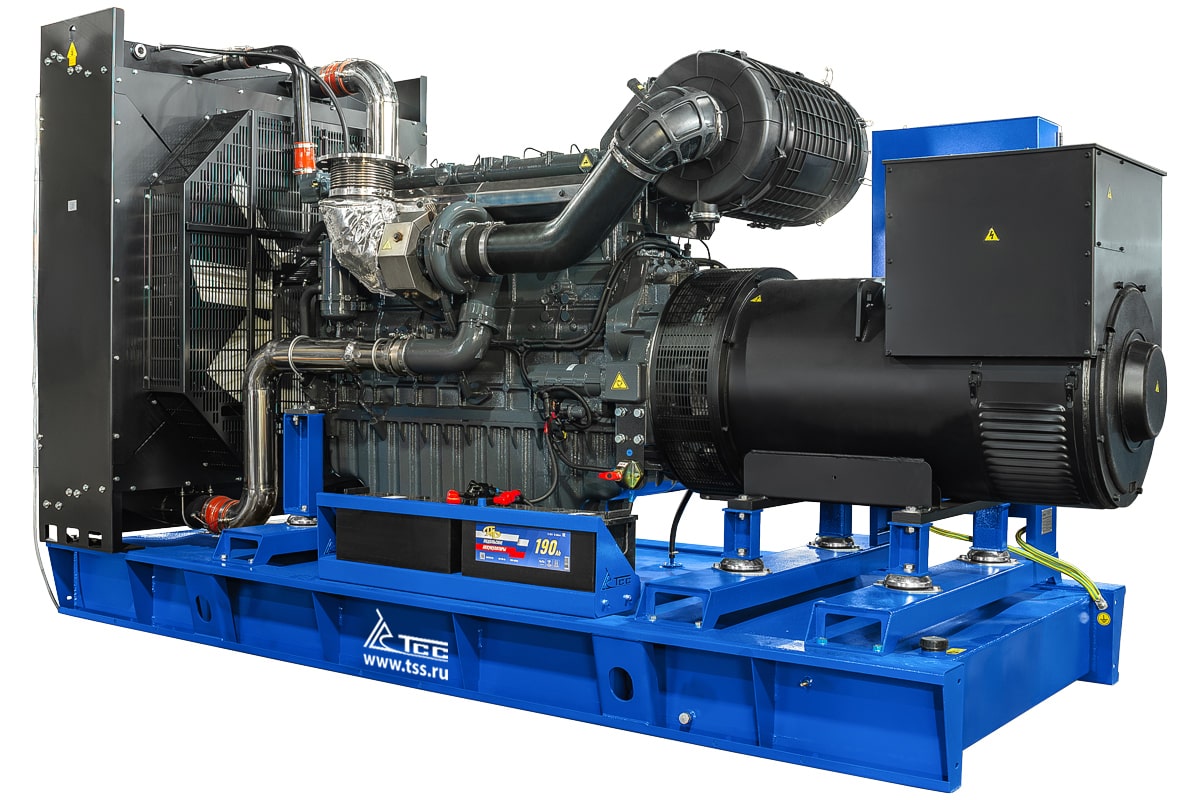

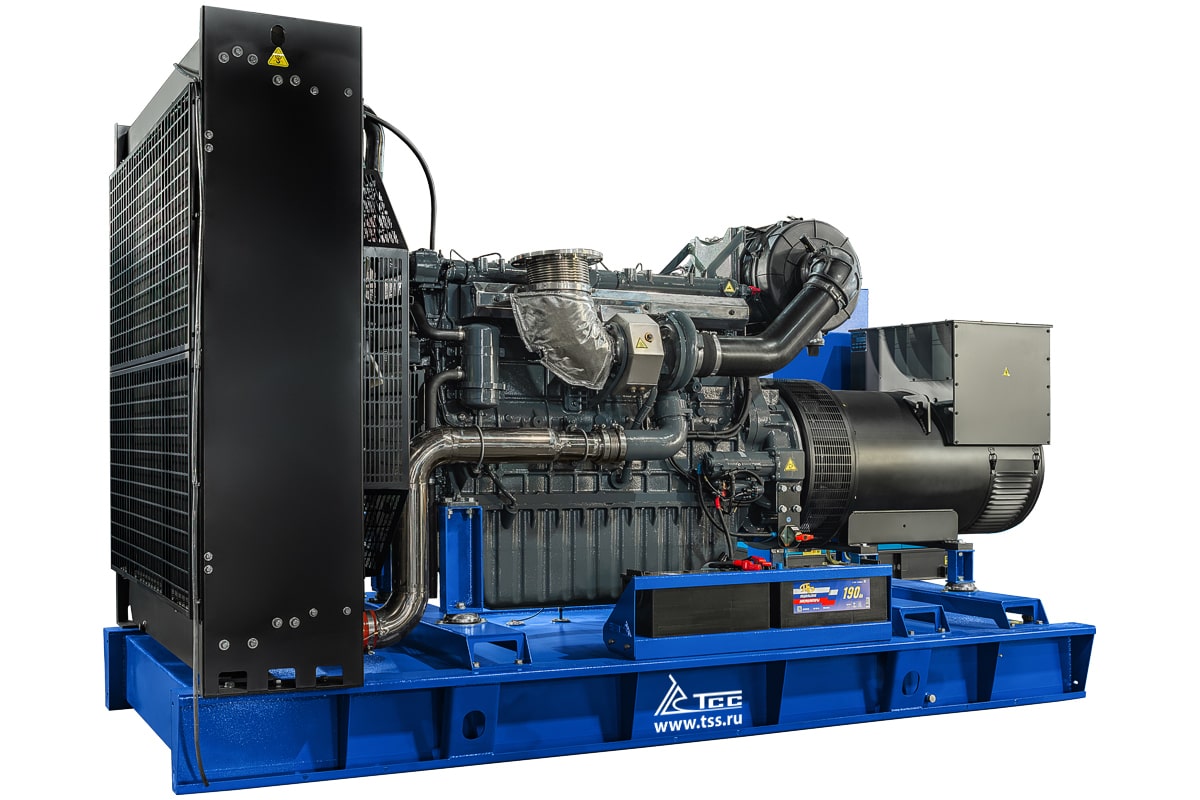

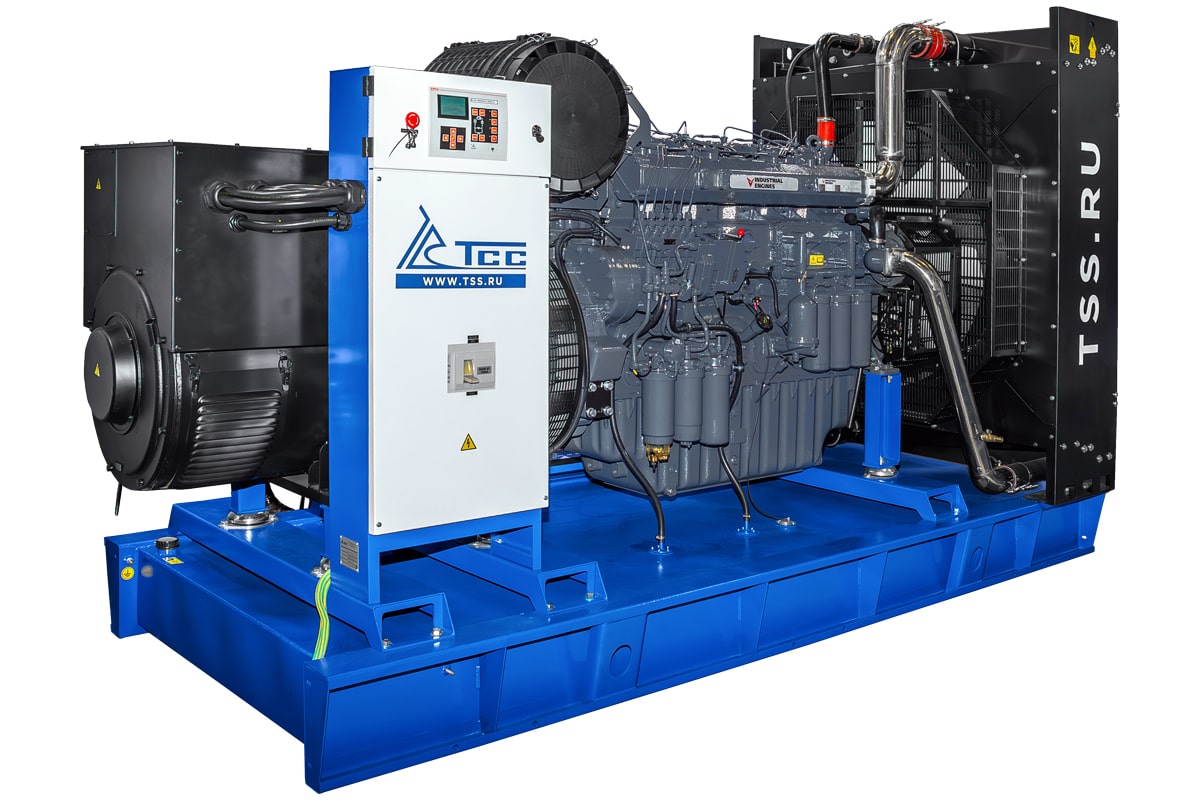

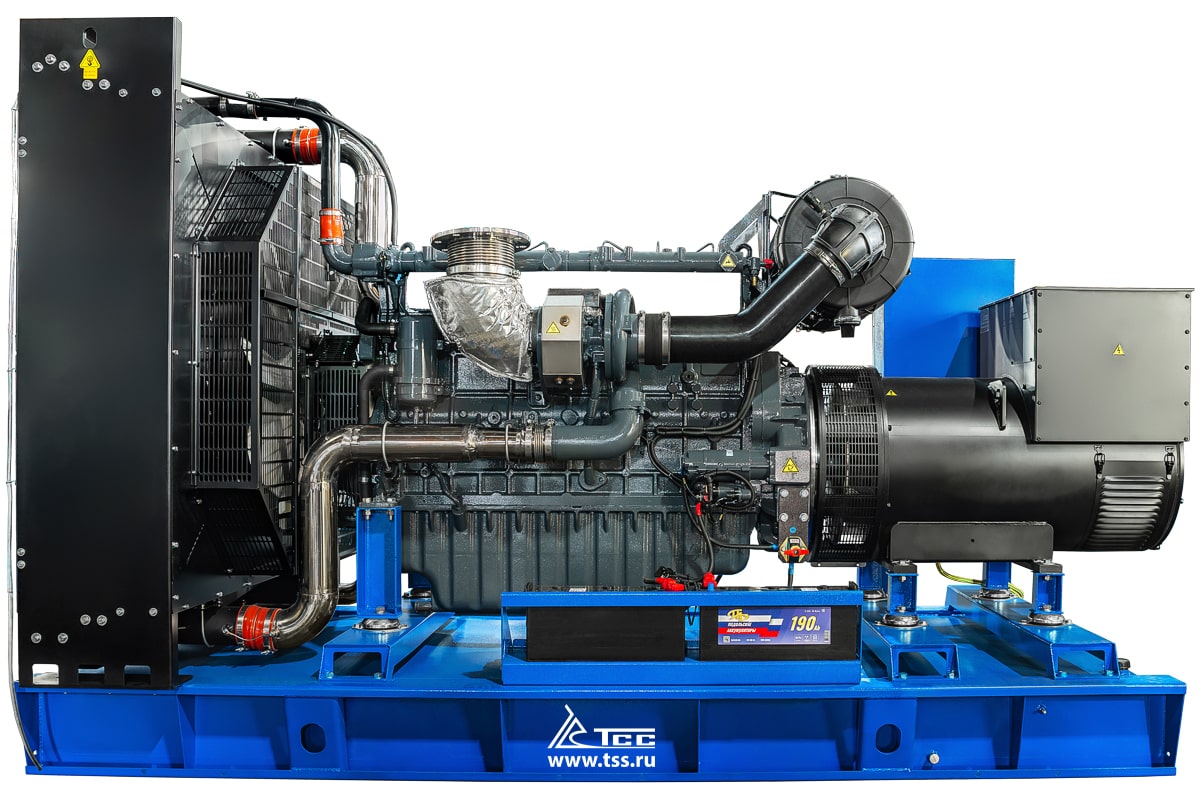

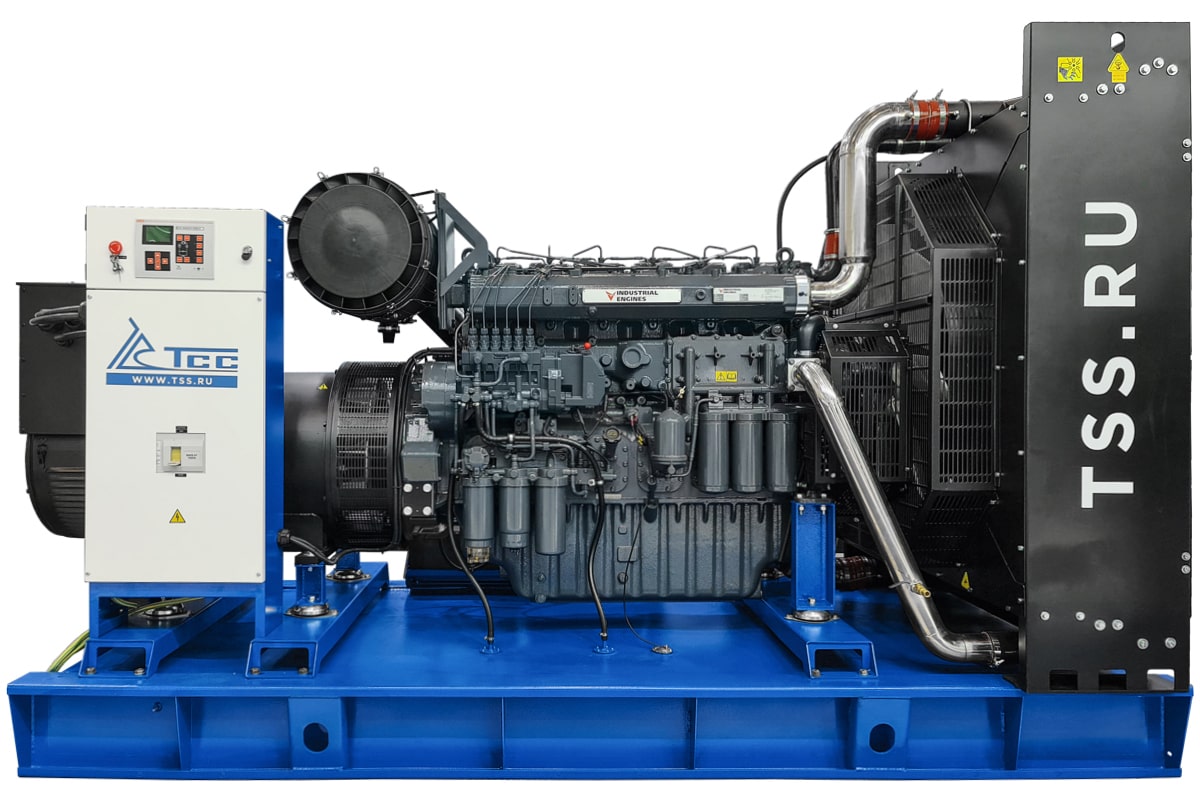

Дизельный генератор TBd 720TS

  • Основная мощность:
  • Резервная мощность:
Двигатель:

Дизельный генератор ТСС АД-520С-Т400-1РМ9

36 месяцев

Примеры реализованных проектов

Возможные варианты Кодового наименования модели

Дизельный генератор TBd 720TS (Дизельный генератор ТСС АД-520С-Т400-1РМ9)

Расшифровка кодового обозначения модели

Общие характеристики

Серия TSS Premium
Мощность номинальная, кВт 520
Мощность номинальная, кВА 650
Мощность максимальная, кВт 572
Мощность максимальная, кВА 715
Коэффициент мощности 0,8
Напряжение (В) 400/230
Количество фаз 3
Частота, Гц 50
Номинальный ток (А) 939
Объём системы охлаждения (л) 127
Объём топливного бака (л) 1050
Расход топлива при 50% мощности л/ч 66.4
Расход топлива при 75% мощности л/ч 99.3
Расход топлива при 100% мощности л/ч 135.1
Автономная работа на 75% нагрузки без дозаправ (ч) 9.4
Степень автоматизации 1 (ручной запуск)
Система аварийной остановки да
Датчик уровня топлива да
Отключатель АКБ да
Установленный аккумулятор Ah/V 2*200/12
Исполнение Открытое
Уровень шума (dB/7м) 88
Глушитель промышленный
Габариты радиатора (раст. от пола, В, Ш, мм) 535, 1430х1600
Габаритные размеры (Д;Ш;В; мм) 4162x1600x2200
Масса, кг 4900
Ресурс работы до кап. ремонта (ч) 32000
Производитель двигателя Baudouin
Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Высота рамы (мм) 300
Напряжение бортового электрооборудования, (В) 24

Двигатель Baudouin

Модель Baudouin 6M33G715/5e2
Мощность номинальная, кВт 575
Мощность максимальная, кВт 633
Количество цилиндров 6
Расположение цилиндров рядное
Тактность двигателя 4
Рабочий объём двигателя (л) 19.6
Система охлаждения жидкостное
Система впуска воздуха с турбонаддувом
Тип воздушного фильтра фильтроэлемент
Частота вращения коленвала (об/мин) 1500
Диаметр цилиндра (мм) 150
Ход поршня (мм) 185
Степень сжатия в цилиндрах 15:1
Регулятор оборотов электронный
Напряжение бортового электрооборудования, (В) 24
Пусковое устройство (стартер) электростартер 24В
Удельный расход топлива (г/кВт*ч) 198.4
Тип топливного фильтра одноразовый фильтр
Рекомендуемый тип масла SAE 15W40/10W30
Тип масляного фильтра одноразовый фильтр
Ёмкость масляной системы (л) 60.5
Вентилятор, Ø (мм), тип осевой
Уровень шума (dB/7м) 112.3
Вид топлива Дизельное
Масса, кг 2610
SAE (маховик / картер маховика) SAE1#/14#

Генератор TSS SA

Модель TSS-SA-540(E) SAE 1/14 (М17)

Контроллер Lovato

Модель Контроллер Lovato RGK800

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.

ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ


*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.


Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.


Основные функции:
  • управление и контроль работы двигателя генераторной установки;
  • контроль параметров генератора;
  • контроль за состоянием внешней электрической нагрузки;
  • согласование параметров внешней нагрузки и работы дизель-генераторной установки;
  • согласование параметров внешней нагрузки и работы дизель-генераторной установки;
  • аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии Славянка

1) Контроллер системы управления - Smartgen;**
2) Кнопка аварийного останова генераторной установки;
3) Автомат защиты генератора;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии Стандарт

1) Контроллер системы управления - Smartgen;**
2) Переключатель питания контроллера;
3) Кнопка аварийного останова генераторной установки;
4) Замок лицевой панели шкафа управления;
5) Автомат защиты генератора;
6) Звуковой сигнализатор;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии Проф

1) Контроллер системы управления - Smartgen;**
2) Светосигнальный индикатор - без нагрузки;
3) Светосигнальный индикатор - под нагрузкой;
4) Кнопка аварийного останова генераторной установки;
5) Ключ для включения питания контроллера;
6) Кнопка аварийного останова;
7) Выводы для подключения кабеля;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.


Описание:

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает...
подробнее...


ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

image description Блок ATS серии SKT
Основное назначение блока Automatic Transfer Switch (далее ATS) - это автоматическое переключение нагрузки между основным и резервным источниками питания согласно командам управления, приходящим от внешнего контроллера управления.
image description Система подзарядки
Система подзарядки стартерной аккумуляторной батареи генераторной установки позволяет поддерживать аккумулятор в режиме постоянной готовности.
image description Автоматические выключатели
Автоматические выключатели предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку и обеспечивают защиту от коротких замыканий и превышений по току.
image description Клеммы коммутации
Клемы коммутации позволяют группировать клеммные блоки в соответствии с их назначением.
image description Предохранители FU1-FU5 20мм 5А
Плавкие предохранители обеспечивают защиту цепи от коротких замыканий. Плавкие предохранители устанавливаются в клемма-держатели. Клемма-держатель плавких предохранителей устанавливаются на DIN-рейку 35мм.
Открытое исполнение Открытое исполнение Дизель-генераторы ТСС в открытом исполнении предназначены для установки в технические помещения, оборудованные такими периферийными...
Подробнее
Кожух МК-1 Кожух МК-1 Шумозащитный кожух МК-1 для генератора позволяет расширить диапазон возможного использования дизельных и бензиновых генераторный установок.
Подробнее
Кожух Погодозащитный кожух Кожух (погодозащитный) является упрощенной конструкцией шумозащитного кожуха, в которой отсутствуют некоторые решения, направленные исключительно.
Подробнее
Шумозащитный кожух Шумозащитный кожух Шумозащитный кожух позволяет расширить диапазон возможного использования дизель-генераторной установки в городских условиях или на открытом пространстве.
Подробнее

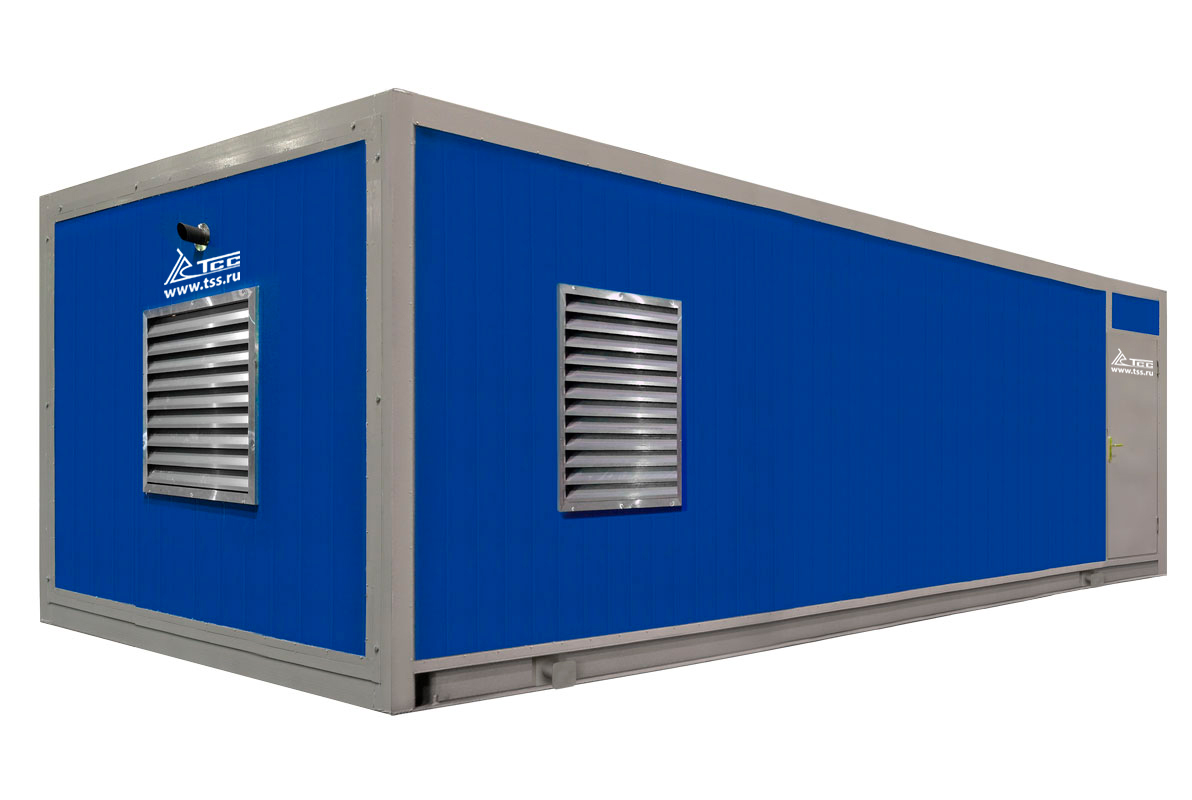

Контейнер Контейнер Конструкция блок-контейнеров позволяет интегрировать широкий перечень доп. оборудования для обеспечения длительной автономной работы ДГУ, в условиях отрицательных температур.
Подробнее
Контейнер УБК Контейнеры УБК Самый прочный и антивандальный вариант исполнения дизель-генераторных установок. Производится на базе доработанного грузового (морского) контейнера, в соответствии с ГОСТ 20259.
Подробнее
Передвижное исполнение Передвижное исполнение Транспортное исполнение дизель-генераторных установок подразумевает размещение кожухных или контейнерных моделей на автомобильные прицепы различных модификаций.
Подробнее
ЗИП
Запчасти, рекомендуемые к приобретению вместе с изделием как наиболее часто востребованные. Обязательно уточняйте комплектность позиций для конкретной модели двигателя у наших специалистов!
Артикул Наименование Цена Кол-во Сумма
010839 Прокладка клапанной крышки 12M26/Valve cover gasket 1 190 1 190 Купить
016424 Сальник (170х200х15)коленчатого вала задний/Rear Oil Seal (331001000132) 2 979 2 979 Купить
016425 Сальник (110х135х16) коленчатого вала передний/Front Oil Seal (331001000214) 2 674 2 674 Купить
016443 Ремень помпы/вентилятора/V Belt (1000692961) 4 370 4 370 Купить
002535 Датчик давления масла D=10/Oil Pressure Sensor 1 745 1 745 Купить
002537 Датчик температуры ОЖ, t=140C. VDO.3/8"/Water temperature sensor 1 428 1 428 Купить
018344 Термостат (Т=80 гр,С ) 6M33/Thermostat (element) 2 380 2 380 Купить

Baudouin / Модель Baudouin 6M33G715/5e2


Арт. 015665 Купить 3 720 054 руб.
Арт. 028286 Фильтр масляный (аналог)/Oil Filter (1000697504N)

2 200 руб.

Арт. 010799 Фильтр масляный центробежный (колба) 12M26/Oil filter

3 621 руб.

Арт. 010839 Прокладка клапанной крышки 12M26/Valve cover gasket

1 189 руб.

Арт. 016424 Сальник (170х200х15)коленчатого вала задний/Rear Oil Seal (331001000132)

2 978 руб.

Арт. 016425 Сальник (110х135х16) коленчатого вала передний/Front Oil Seal (331001000214)

2 673 руб.

Арт. 016426 Прокладка головки цилиндров/Cylinder Head Gasket (330201000501)

6 144 руб.

Арт. 016429 Крыльчатка вентилятора (D=1120/10)/Fan (330225000070)

218 135 руб.

Арт. 016430 Насос топливный высокого давления ТНВД/Fuel Injection Pump Assembly (1000722757)

186 406 руб.

Арт. 016434 Форсунка топливная/Fuel Injector (331005000977)

80 886 руб.

Арт. 016435 Фильтр топливный элемент/Fuel Filter Element (330205000728)

2 574 руб.

Арт. 016436 Фильтр топливный тонкой очистки/Fuel Fine Filter Element (330205000729)

6 119 руб.

Арт. 016437 Фильтр топливный грубой очистки/Fuel Coarse Filter Element (330205000730)

3 780 руб.

Арт. 016440 Стартер/Starter Motor (1000728415)

123 742 руб.

Арт. 016443 Ремень помпы/вентилятора/V Belt (1000692961)

4 370 руб.

Арт. 016445 Генератор зарядный 6M33/Alternator

32 522 руб.

Арт. 016446 Фильтр масляный/Oil Filter (1000697504)

3 797 руб.

Арт. 015549 Гильза цилиндра (D=150 мм) 12M33/Cylinder Liner

11 104 руб.

Арт. 015553 Кольцо уплотнительное гильзы цилиндра (1) 12M33/O-Seal

396 руб.

Арт. 015564 Поршень 12M33/Piston

23 003 руб.

Арт. 015565 Палец поршневой 12M33/Piston Pin

3 569 руб.

Арт. 002535 Датчик давления масла D=10/Oil Pressure Sensor

1 744 руб.

Арт. 002537 Датчик температуры ОЖ, t=140C. VDO.3/8"/Water temperature sensor

1 428 руб.

Арт. 018334 Кольцо поршневое 1 компрессионное/Keystone Barrel Ring

2 776 руб.

Арт. 018335 Кольцо поршневое 2 компрессионное/Twist Taper Ring

1 031 руб.

Арт. 018336 Кольцо поршневое маслосъёмное/Coil Spring Loaded Oil-control Ring

2 776 руб.

Арт. 018337 Кольцо стопорное пальца поршневого 6M33/Piston Pin Retainer

158 руб.

Арт. 018338 Шатун/Connecting Rod Assembly

91 220 руб.

Арт. 018339 Вкладыш шатунный верхний/Connecting Rod Upper Shell

1 586 руб.

Арт. 018340 Вкладыш шатунный нижний/Connecting Rod Lower Shell

1 189 руб.

Арт. 018341 Полукольца упорные верхнее/нижнее (комплект)/Upper/lower Thrust Plate kit

1 269 руб.

Арт. 018344 Термостат (Т=80 гр,С ) 6M33/Thermostat (element)

2 379 руб.

Арт. 018348 Патрубок радиатора 6M33/Water Pump Water Pipe Assembly

22 210 руб.

Арт. 018349 Патрубок радиатора 6M33/Intercool Pipe Assembly

19 830 руб.

Арт. 018359 Колпачок маслосъемный 6M33/Valve Stem Seal

317 руб.

Арт. 018667 Вкладыш коренной нижний 6M33/Main Bearing Lower Shell

1 189 руб.

Арт. 018668 Вкладыш коренной верхний 6M33/Main Bearing Upper Shell

1 269 руб.

Арт. 018678 Комплект прокладок двигателя 6M33/Engine seal kit

103 118 руб.

TSS SA / Модель TSS-SA-540(E) SAE 1/14 (М17)

Частота вращения, об/мин: 1500; Частота, Гц: 50; Количество фаз: 3;


Lovato / Модель Контроллер Lovato RGK800

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.


Арт. 015211 Купить 22 525 руб.
