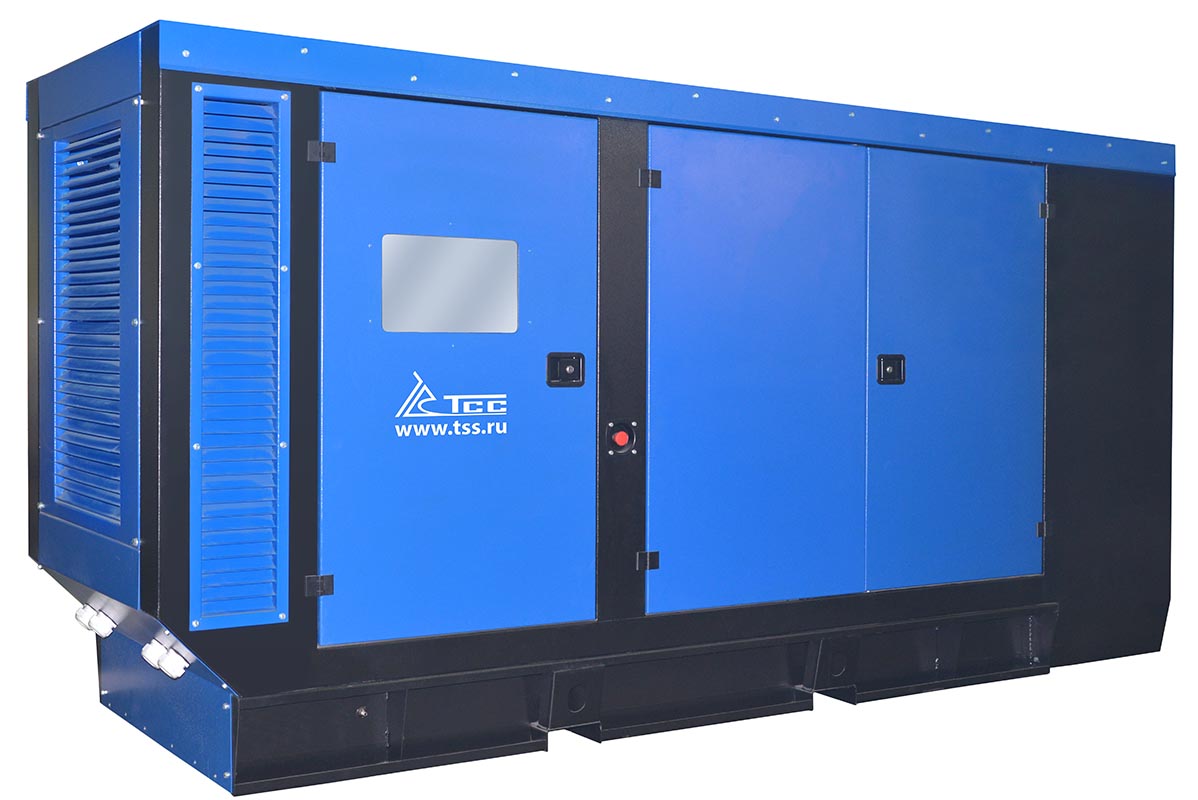

Дизельный генератор TMm 140TS ST

Дизельный генератор ТСС АД-100С-Т400-1РМ1 в шумозащитном кожухе

Дизель генератор TMm 140TS ST в кожухе серии ТСС Славянка производится на базе двигателя производства ОАО "Минский моторный завод" (ММЗ). Оптимальное решение для заказчиков с ориентацией на импортозамещение. Дизельный генератор TMm 140TS ST в шумозащитном кожухе универсален в плане применения и может эксплуатироваться как в режиме основного источника электроснабжения, так и в виде резервного генератора, идеален для удалённых объектов. Гарантия - 24 месяцев (или 1000 моточасов, в зависимости от того, что наступит раньше).
Полное описание...

24 месяцев

Примеры реализованных проектов

Российская дизельная электростанция TMm 140TS ST в кожухе серии ТСС Славянка производится на современном производственном комплексе. Она крайне проста в эксплуатации, разработана как для применения в качестве резервных, так и основных источников электричества, номинальной мощностью 100 кВт (125 кВА) и максимальной мощностью 110 кВт (138 кВА).

Дизельные электростанции серии ТСС Славянка Рекомендуем для электроснабжения вахтовых посёлков, буровых установок, лесозаготовительных предприятий, объектов электросетевого хозяйства, служб жкх, строительных и ремонтных площадок

Серия дизельных электростанций российского производства ТСС Славянка производится на распространённых моделях двигателей ММЗ (Минский моторный завод), отличающихся высокой ремонтопригодностью в любых условиях и хорошо знакомых российским механикам-дизелистам. В отличии от китайских, европейских и американских двигателей, данная модель ремонтопригодна в полевых условиях, что делает её весьма востребованной для вахтовых посёлков, буровых и других, удалённых объектов.

Достоинства дизельноЙ электростанции TMM с двигателем ММЗ

  • Максимальная ремонтопригодность в любых условиях, включая полевые;
  • Самые доступные запчасти, в сравнении с двигателями других марок;
  • ДГУ серии ТСС Славянка могут оборудоваться системами автозапуска (АВР) и синхронизации;
  • Короткий срок окупаемости, в сочетании с низкими расходами на эксплуатацию;
  • Совместимы с отечественными моторными маслами;
  • Адаптация к качеству российского дизельного топлива;
  • 10000 часов – срок службы до капитального ремонта.

Двигатель ММЗ Д-266.4-38

  • двигатель ММЗ (Минский моторный завод), отличающийся высокой ремонтопригодностью в любых условиях;
  • максимальная мощность 123 кВт;
  • 6 цилиндра, рядное расположение цилиндров;
  • система охлаждения - жидкостная;
  • 7,12 литра - рабочий объём двигателя;
  • регулятор оборотов - механический;
  • рекомендуемый тип моторного масла SAE 15W40/10W30.

Синхронный Генератор TSS-SA-100

  • максимальная мощность 100 кВт;
  • система возбуждения SHUNT;
  • КПД 94%;
  • класс изоляции/степень защиты H/IP21(23).

Система управления дизельным генератором TMm 140TS ST в кожухе

В качестве базового исполнения, дизель генераторы серии ТСС Славянка оснащаются контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:

  • вывод на экран основных технических параметров ДГУ;
  • многоязычный интерфейс, включая русский, для управления работой ДГУ.

По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.

 Преимущества дизельного генератора TMm 140TS ST в шумозащитном кожухе

Дизель генераторную установку в шумопоглощающем кожухе можно эксплуатировать как в помещении, так и на улице при температуре окружающей среды от -25°С до +40°С. Кожух обеспечивает необходимую теплоизоляцию и снижает уровень шума на 10-12 дБ. Основные преимущества при эксплуатации:

  • для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
  • в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;
  • для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
  • имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
  • кнопка аварийного останова вынесена наружу;
  • напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
  • кожух имеет специальный крепежный элемент для подъема ДГУ краном.

ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

  • На дизельные электростанции серии ТСС Славянка установлен гарантийный срок эксплуатации сроком 2 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
  • Всегда в наличии запасные части и расходные материалы.
  • Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TMm.

Возможные варианты Кодового наименования модели

Дизельный генератор ТСС АД-100С-Т400-1РМ1 в шумозащитном кожухе (АД100-Т400 кожух, АД100С-Т400 в кожухе)

Общие характеристики

Серия ТСС Славянка
Мощность номинальная, кВт 100
Мощность номинальная, кВА 125
Мощность максимальная, кВт 110
Мощность максимальная, кВА 138
Коэффициент мощности 0,8
Напряжение (В) 400/230
Количество фаз 3
Частота, Гц 50
Номинальный ток (А) 180
Объём системы охлаждения (л) 18
Объём топливного бака (л) 395
Расход топлива при 50% мощности л/ч 15.2
Расход топлива при 75% мощности л/ч 22.7
Расход топлива при 100% мощности л/ч 30.3
Автономная работа на 75% нагрузки без дозаправ (ч) 17
Степень автоматизации 1 (ручной запуск)
Система аварийной остановки да
Датчик уровня топлива да
Отключатель АКБ да
Установленный аккумулятор Ah/V 90/12
Исполнение ШумозащитныйКожух
Глушитель промышленный
Габариты радиатора (раст. от пола, В, Ш, мм) 800х800
Габаритные размеры (Д;Ш;В; мм) 3625х1160х1860
Масса, кг 2150
Производитель двигателя ММЗ
Высота рамы (мм) 250

Двигатель ММЗ

Модель ММЗ Д-266.4-38
Мощность номинальная, кВт 123
Мощность максимальная, кВт 127
Количество цилиндров 6
Расположение цилиндров рядное
Тактность двигателя 4
Рабочий объём двигателя (л) 7.12
Система охлаждения жидкостная
Система впуска воздуха с турбонаддувом
Тип воздушного фильтра фильтроэлемент
Частота вращения коленвала (об/мин) 1500
Диаметр цилиндра (мм) 110
Ход поршня (мм) 125
Степень сжатия в цилиндрах 17:1
Регулятор оборотов механический
Напряжение бортового электрооборудования, (В) 24
Удельный расход топлива (г/кВт*ч) 208
Тип топливного фильтра одноразовый фильтр
Рекомендуемый тип масла 15W-40
Тип масляного фильтра фильтроэлемент
Удельный расход масла (г/кВт*ч) 0.9
Ёмкость масляной системы (л) 18
Вентилятор, Ø (мм), тип осевой
Масса, кг 720
Габаритные размеры (Д;Ш;В; мм) 1283х705х1119

Генератор TSS SA

Модель TSS-SA-100 SAE 3/11,5 (М1,2)

Контроллер Lovato

Модель Контроллер Lovato RGK600

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.

ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ


*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.


Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.


Основные функции:
  • управление и контроль работы двигателя генераторной установки;
  • контроль параметров генератора;
  • контроль за состоянием внешней электрической нагрузки;
  • согласование параметров внешней нагрузки и работы дизель-генераторной установки;
  • согласование параметров внешней нагрузки и работы дизель-генераторной установки;
  • аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии Славянка

1) Контроллер системы управления - Smartgen;**
2) Кнопка аварийного останова генераторной установки;
3) Автомат защиты генератора;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии Стандарт

1) Контроллер системы управления - Smartgen;**
2) Переключатель питания контроллера;
3) Кнопка аварийного останова генераторной установки;
4) Замок лицевой панели шкафа управления;
5) Автомат защиты генератора;
6) Звуковой сигнализатор;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии Проф

1) Контроллер системы управления - Smartgen;**
2) Светосигнальный индикатор - без нагрузки;
3) Светосигнальный индикатор - под нагрузкой;
4) Кнопка аварийного останова генераторной установки;
5) Ключ для включения питания контроллера;
6) Кнопка аварийного останова;
7) Выводы для подключения кабеля;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.


Описание:

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным....
подробнее...


ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

image description Блок ATS серии SKT
Основное назначение блока Automatic Transfer Switch (далее ATS) - это автоматическое переключение нагрузки между основным и резервным источниками питания согласно командам управления, приходящим от внешнего контроллера управления.
image description Система подзарядки
Система подзарядки стартерной аккумуляторной батареи генераторной установки позволяет поддерживать аккумулятор в режиме постоянной готовности.
image description Автоматические выключатели
Автоматические выключатели предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку и обеспечивают защиту от коротких замыканий и превышений по току.
image description Клеммы коммутации
Клемы коммутации позволяют группировать клеммные блоки в соответствии с их назначением.
image description Предохранители FU1-FU5 20мм 5А
Плавкие предохранители обеспечивают защиту цепи от коротких замыканий. Плавкие предохранители устанавливаются в клемма-держатели. Клемма-держатель плавких предохранителей устанавливаются на DIN-рейку 35мм.
ЗИП
Запчасти, рекомендуемые к приобретению вместе с изделием как наиболее часто востребованные. Обязательно уточняйте комплектность позиций для конкретной модели двигателя у наших специалистов!
