Дизельный генератор TYz 83TS

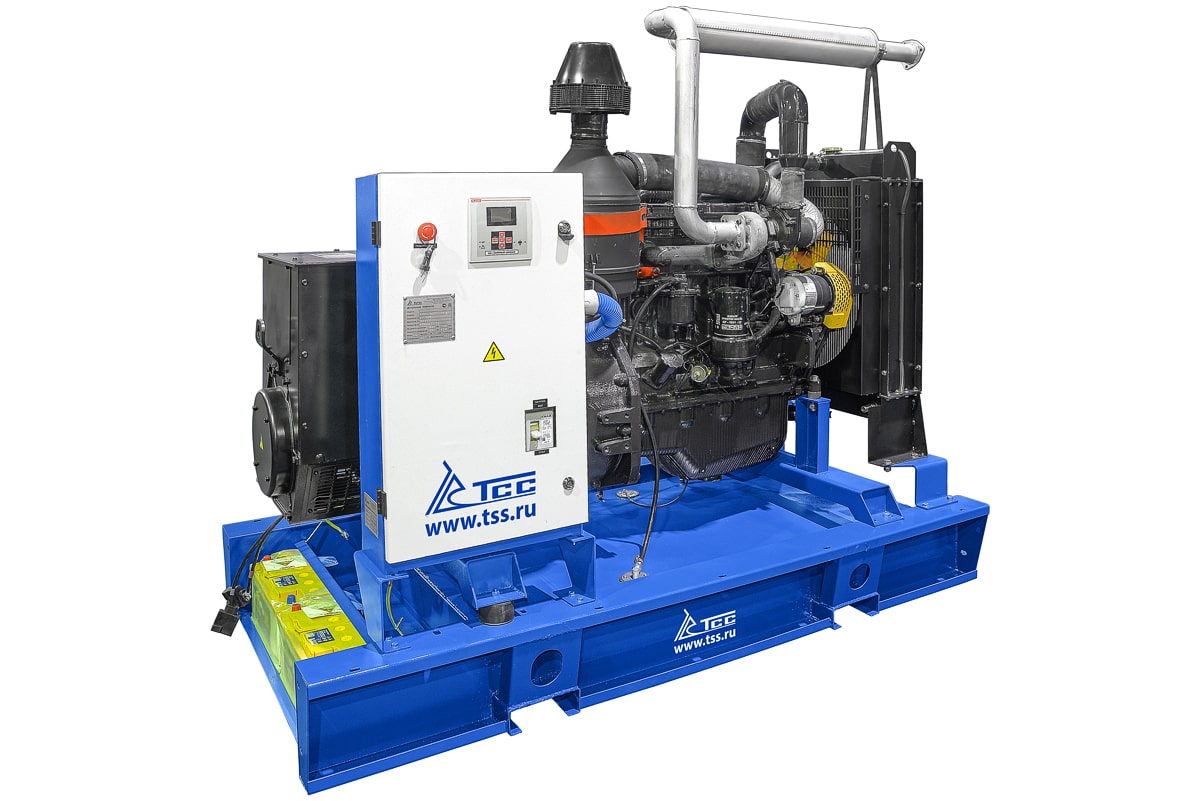

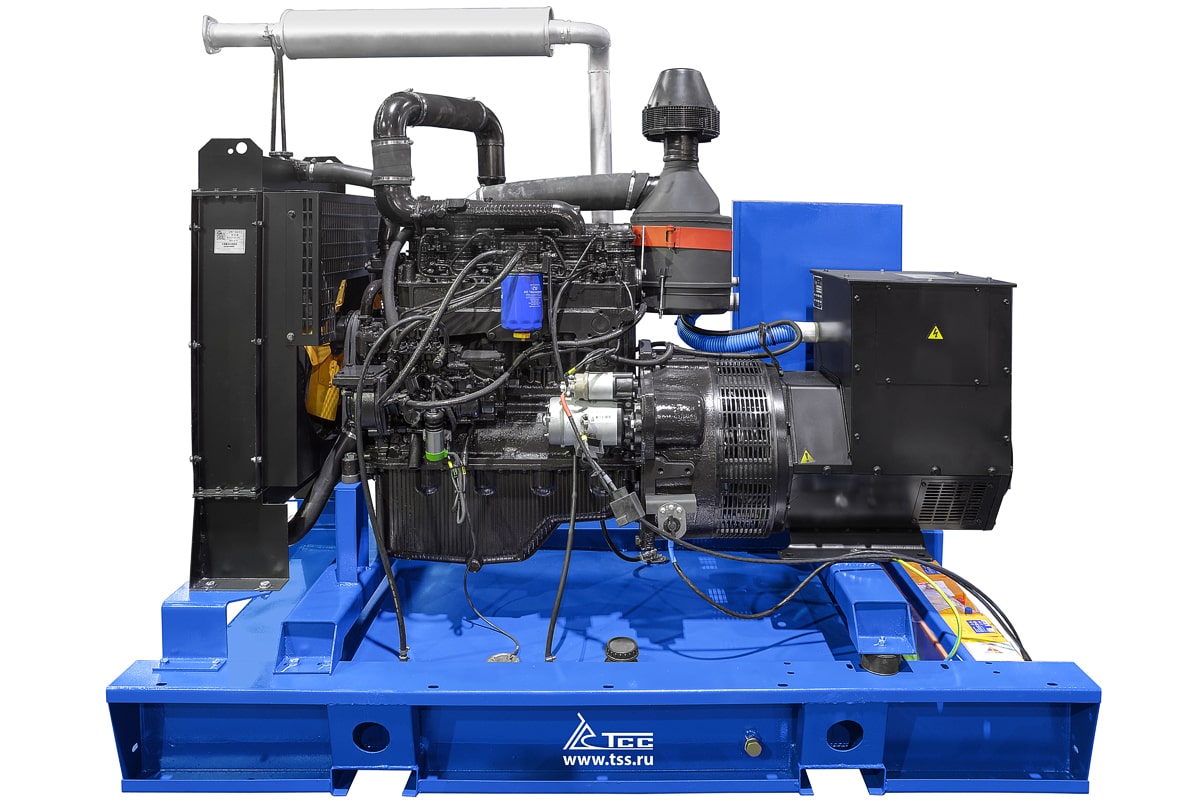

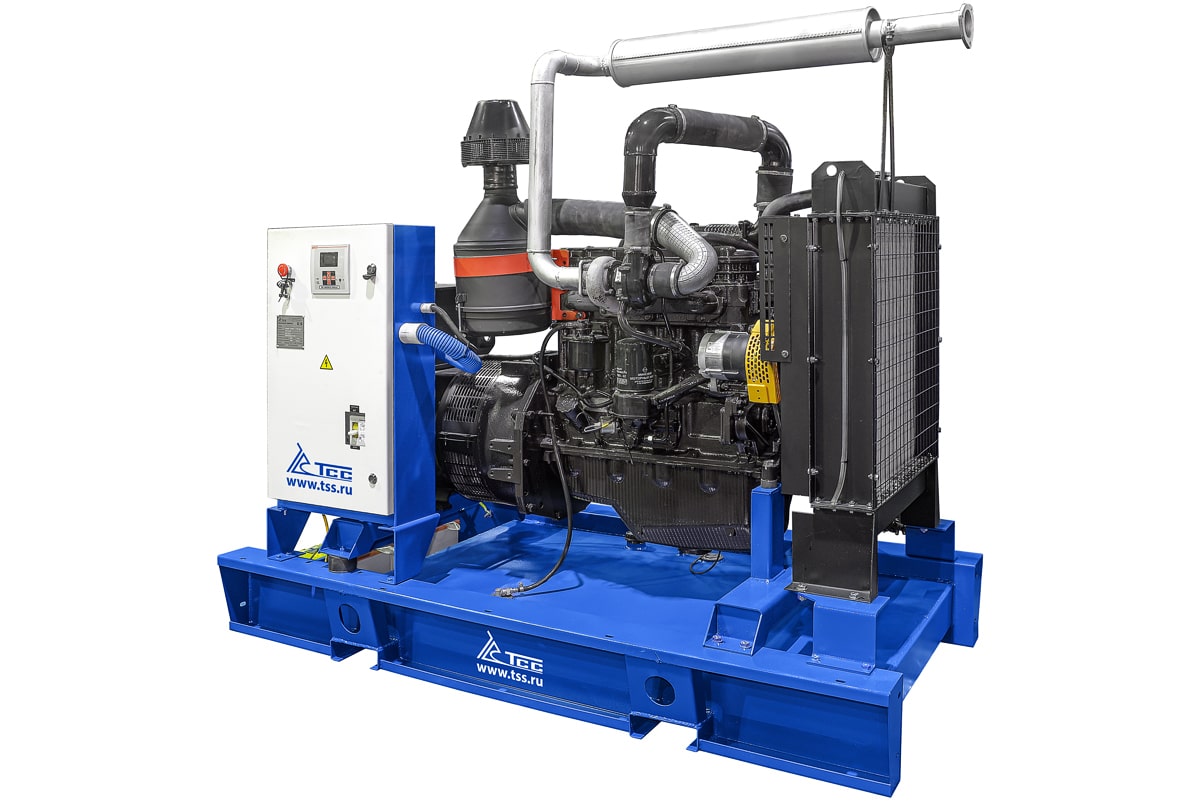

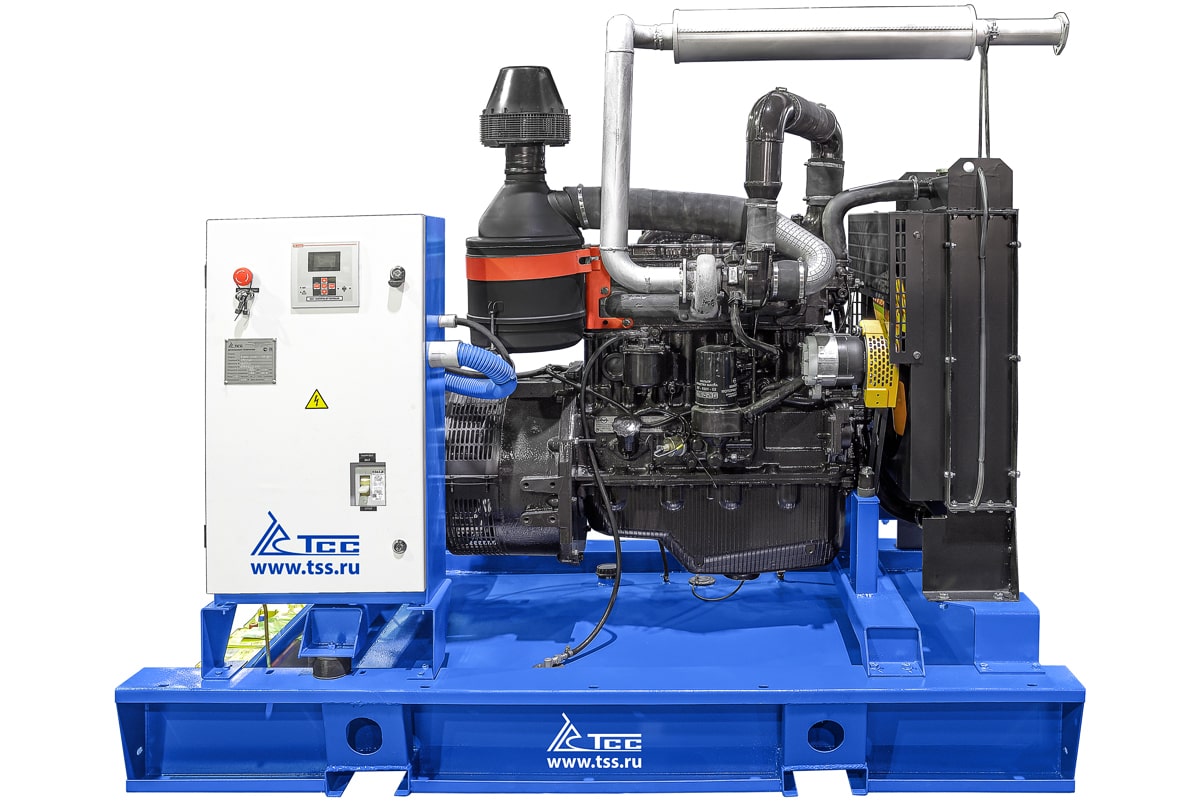

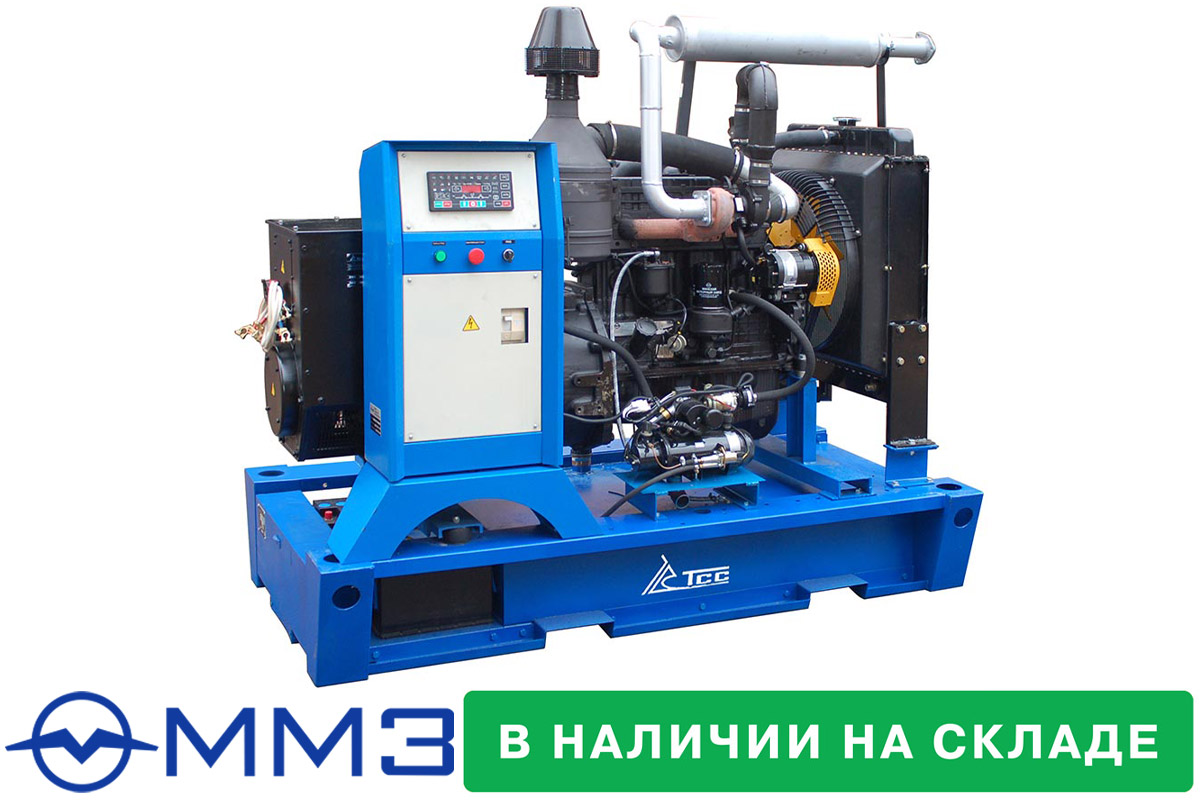

Дизельный генератор ТСС АД-60С-Т400-1РМ1
Дизельные электростанции серии ТСС Славянка Рекомендуем для электроснабжения вахтовых посёлков, буровых установок, лесозаготовительных предприятий, объектов электросетевого хозяйства, служб жкх, строительных и ремонтных площадок
Серия дизельных электростанций российского производства ТСС Славянка производится на распространённых моделях двигателей ММЗ (Минский моторный завод), отличающихся высокой ремонтопригодностью в любых условиях и хорошо знакомых российским механикам-дизелистам. В отличии от китайских, европейских и американских двигателей, данная модель ремонтопригодна в полевых условиях, что делает её весьма востребованной для вахтовых посёлков, буровых и других, удалённых объектов.
Достоинства дизельноЙ электростанции TMM с двигателем ММЗ
- Максимальная ремонтопригодность в любых условиях, включая полевые;
- Самые доступные запчасти, в сравнении с двигателями других марок;
- ДГУ серии ТСС Славянка могут оборудоваться системами автозапуска (АВР) и синхронизации;
- Короткий срок окупаемости, в сочетании с низкими расходами на эксплуатацию;
- Совместимы с отечественными моторными маслами;
- Адаптация к качеству российского дизельного топлива;
- 10000 часов – срок службы до капитального ремонта.
Двигатель ММЗ Д-246.4-106М (Д)
- двигатель ММЗ (Минский моторный завод), отличающийся высокой ремонтопригодностью в любых условиях;
- максимальная мощность 77 кВт;
- 4 цилиндра, рядное расположение цилиндров;
- 4,75 литра - рабочий объём двигателя;
- система охлаждения - жидкостная;
- система впуска воздуха - с турбонаддувом;
- регулятор оборотов - механический;
- рекомендуемый тип моторного масла SAE 15W40.
Синхронный Генератор TSS-SA-60
- максимальная мощность 60 кВт;
- номинальный ток 108 А;
- система возбуждения SHUNT;
- КПД 94%;
- класс изоляции/степень защиты H/IP21(23).
В качестве базового исполнения, дизель генераторы серии ТСС Славянка оснащаются контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:
- вывод на экран основных технических параметров ДГУ;
- многоязычный интерфейс, включая русский, для управления работой ДГУ.
По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.
Соответствие российским и международным стандартам
Сертификат соответствия таможенного союза EAC C-RU.АУ05.B.05307. Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и международному стандарту ISO 9001:2011.
ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
- На дизельные электростанции серии ТСС Славянка установлен гарантийный срок эксплуатации сроком 1 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
- Всегда в наличии запасные части и расходные материалы.
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TMm.
Возможные варианты Кодового наименования модели
Дизельный генератор ТСС АД-60С-Т400-1РМ1 (АД60-Т400, АД60С-Т400)Расшифровка кодового обозначения модели
Общие характеристики
| Серия | ТСС Славянка |
| Мощность номинальная, кВт | 60 |
| Мощность номинальная, кВА | 75 |
| Мощность максимальная, кВт | 66 |
| Мощность максимальная, кВА | 83 |
| Коэффициент мощности | 0,8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 108 |
| Объём системы охлаждения (л) | 19 |
| Объём топливного бака (л) | 150 |
| Расход топлива при 50% мощности л/ч | 9.6 |
| Расход топлива при 75% мощности л/ч | 14.4 |
| Расход топлива при 100% мощности л/ч | 19.2 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 10.4 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Отключатель АКБ | да |
| Установленный аккумулятор Ah/V | 90/12 |
| Исполнение | Открытое |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 600х600 |
| Габаритные размеры (Д;Ш;В; мм) | 2050x1060x1715 |
| Масса, кг | 1324 |
| Гарантия, срок (мес) | 12 |
| Производитель двигателя | ММЗ |
| Высота рамы (мм) | 250 |
Двигатель ММЗ
| Модель | ММЗ Д-246.4-106М (Д) |
| Мощность номинальная, кВт | 74 |
| Мощность максимальная, кВт | 77 |
| Количество цилиндров | 4 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Рабочий объём двигателя (л) | 4.75 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 110 |
| Ход поршня (мм) | 125 |
| Степень сжатия в цилиндрах | 17:1 |
| Регулятор оборотов | механический |
| Напряжение бортового электрооборудования, (В) | 24 |
| Удельный расход топлива (г/кВт*ч) | 210 |
| Тип топливного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | 15W-40 |
| Удельный расход масла (г/кВт*ч) | 0.9 |
| Ёмкость масляной системы (л) | 12 |
| Вентилятор, Ø (мм), тип | ременной |
| Масса, кг | 460 |
| Габаритные размеры (Д;Ш;В; мм) | 965,5х676х968 |
| Гарантия, срок (мес) | 12 |
Генератор TSS SA
| Модель | TSS-SA-60 (B) SAE 3/11,5 (М1,2) |
Контроллер Lovato
| Модель | Контроллер Lovato RGK600 |
Система управления и автозапуск
Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.
ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ
*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.
Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.
Основные функции:
- управление и контроль работы двигателя генераторной установки;
- контроль параметров генератора;
- контроль за состоянием внешней электрической нагрузки;
- согласование параметров внешней нагрузки и работы дизель-генераторной установки;
- согласование параметров внешней нагрузки и работы дизель-генераторной установки;
- аварийная защита и сигнализация;
