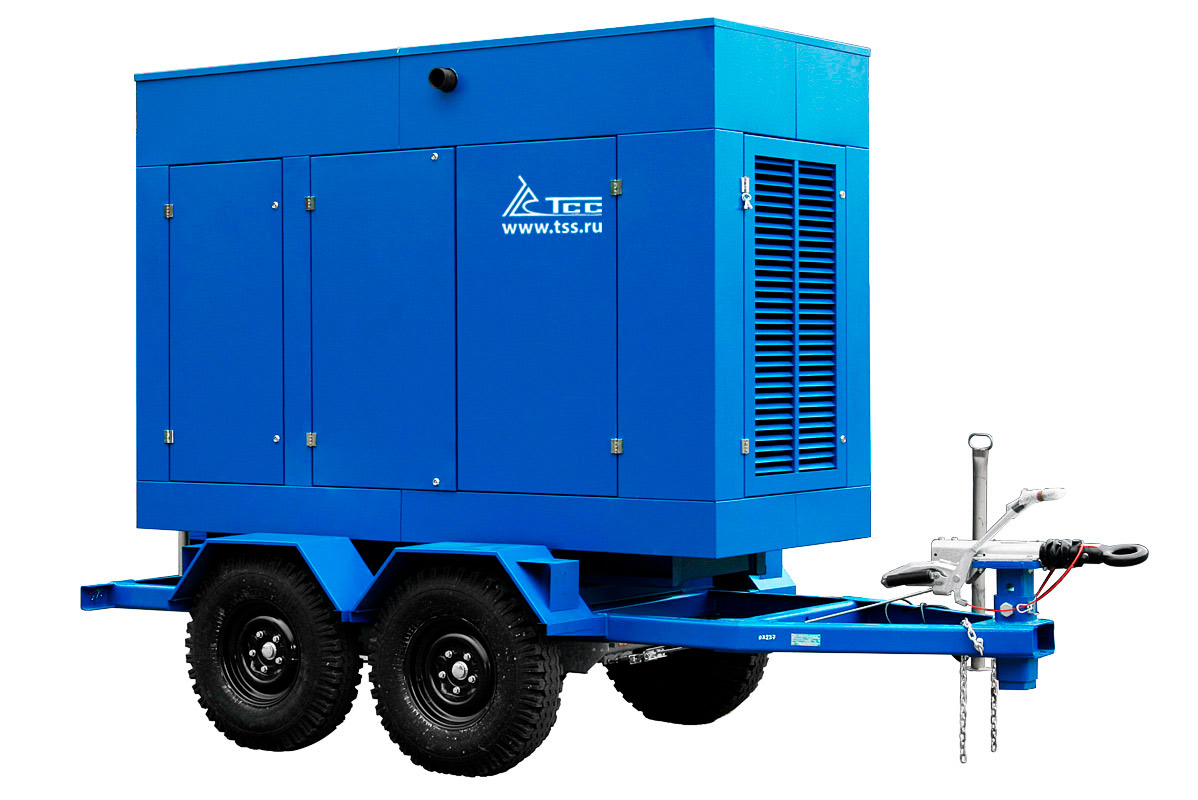

Дизельная электростанция 20 кВт АВР передвижная TTd 28TS CTAMB

  • Основная мощность:
  • Резервная мощность:
Двигатель:
Генератор:

Дизельный генератор ТСС ЭД-20-Т400 с АВР в погодозащитном кожухе на прицепе

Трёхфазный дизельный генератор для резерва спроектирован для производства электрического тока с напряжением 380 В и номинальной мощностью до 20 кВт. Данная модель производится в России и сертифицирована для применения в странах Евразийского союза.

24 месяцев

Характеристики

Общие характеристики

Серия TSS Standart
Мощность номинальная, кВт 20
Мощность номинальная, кВА 25
Мощность максимальная, кВт 22
Мощность максимальная, кВА 27,5
Коэффициент мощности 0,8
Напряжение (В) 400/230
Количество фаз 3
Частота, Гц 50
Номинальный ток (А) 36
Объём системы охлаждения (л) 12
Объём топливного бака (л) 130
Расход топлива при 50% мощности л/ч 2.8
Расход топлива при 75% мощности л/ч 4.2
Расход топлива при 100% мощности л/ч 5.7
Автономная работа на 75% нагрузки без дозаправ (ч) 31
Степень автоматизации 2 (автозапуск)
Система аварийной остановки да
Датчик уровня топлива да
Отключатель АКБ да
Установленный аккумулятор Ah/V 1*80/12
Исполнение ПогодозащитныйКожухНаПрицепе
Глушитель промышленный
Габариты радиатора (раст. от пола, В, Ш, мм) 425, 675*335
Габаритные размеры (Д;Ш;В; мм) 3200x1840x1950
Масса, кг 978
Производитель двигателя TSS Diesel
Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Высота рамы (мм) 150
Напряжение бортового электрооборудования, (В) 12

Двигатель TDK

Модель TSS Diesel TDК 30 4L
Мощность номинальная, кВт 30
Мощность максимальная, кВт 33
Количество цилиндров 4
Расположение цилиндров рядное
Тактность двигателя 4
Рабочий объём двигателя (л) 3,61
Система охлаждения жидкостная
Тип воздушного фильтра фильтроэлемент
Частота вращения коленвала (об/мин) 1500
Диаметр цилиндра (мм) 100
Ход поршня (мм) 115
Степень сжатия в цилиндрах 17:1
Регулятор оборотов механический
Напряжение бортового электрооборудования, (В) 12
Пусковое устройство (стартер) электростартер
Удельный расход топлива (г/кВт*ч) 248.8
Тип топливного фильтра одноразовый фильтр
Рекомендуемый тип масла SAE 15W40/10W30
Тип масляного фильтра одноразовый фильтр
Удельный расход масла (г/кВт*ч) 2
Ёмкость масляной системы (л) 13
Вентилятор, Ø (мм), тип осевой
Уровень шума (dB/7м) 90
Вид топлива дизельное
Масса, кг 380
Габаритные размеры (Д;Ш;В; мм) 1020x690x930
SAE (маховик / картер маховика) SAE11.5''/SAE3#

Генератор TSS SA

Модель TSS-SA-20

Контроллер Lovato

Модель Контроллер Lovato RGK600
Описание
Передвижная дизельная электростанция 20 кВт с АВР для резерва TSS Standart TTD 28TS CTAMB спроектирован для производства электрического тока с напряжением 400 В и номинальной мощностью до 20 кВт. Данная модель производится в России и сертифицирована для применения в странах Евразийского союза.

Данный дизельный генератор спроектирован для эксплуатации в режиме резервного электроснабжения любых объектов общего назначения. По комплексу своих основных характеристик, отлично подходит для резервирования сетей электропитания на строительстве, производстве, для дачи и в частных домах, агропроме, ЖКХ, торговле и других. Модели данной линейки поставляются в части Министерства обороны и МВД, МЧС и другим, не менее серьёзным заказчикам. Резервный дизельный генератор наиболее выгодно применять на объектах, где перебои электроснабжения случаются редко, а резервирование является обязательным, в рамках проекта или иных требований.



Важные преимущества данной модели отечественного дизель-генератора

Дизельные генераторные установки Standart выгодно отличаются, нетребовательностью к качеству топлива, быстрой окупаемостью, низкой стоимостью и отличным соотношением цена/качество. Они дешевле по стоимости приобретения по сравнению с аналогами.


    низкая цена (относительно моделей аналогичной мощности других серий);
    быстрая окупаемость;
    спроектирован с расчётом использования отечественного топлива;
    моторесурс дизель-генератора TSS Standart составляет 8000 часов до капитального ремонта;
    возможность быстрого дооснащения системами автозапуска (АВР) или синхронизации;
    каждая ДГУ проходит обязательное испытание под нагрузкой в заводской лаборатории, а результаты прилагаются к пакету сопроводительных документов;
    недорогие расходные материалы.

Источник мощности генераторной установки – двигатель TSS Diesel TSS Diesel TDК 30 4L

Двигатели TSS Diesel производятся по заказу ГК ТСС на передовых заводах Китая, на условиях ODM-контрактов. В основе данной модели положены технологии предпоследнего поколения двигателей, максимально отработанные и обеспечивающие высокий уровень надёжности при эксплуатации ДГУ в штатных режимах. Блок из литого чугуна, надёжный ТНВД, механический регулятор оборотов для моделей малой и средней мощности, ремонтопригодность в полевых условиях – всё это отличительные черты этой модели двигателя. Для резервного дизельного генератора, который может нарабатывать 2-3 моточаса за год эксплуатации, наиболее важным параметром является низкая цена и высокая надёжность, поэтому здесь не требуются новейшие технологии, высокая экономичность, низкий расход, присущие другим сериям ДГУ ТСС. Двигатель работает на недорогом и повсеместно доступном моторном масле, а его система охлаждения использует столь же обычный и распространённый антифриз.

Синхронный генератор TSS SA-20 – источник качественного электрического тока

Синхронные генераторы TSS SA применяются во всех линейках дизельных электростанций нашего производства, включая бюджетные серии, а также премиальные, производящиеся для основного электроснабжения самых ответственных объектов в нагруженном режиме. Это означает, что даже в недорогих моделях ДЭС ТСС используются передовые и надёжные альтернаторы. Почти все модели синхронных генераторов различных марок производятся сегодня в Китае и TSS SA в этом вопросе не исключение, модели данной линейке производятся специально по заказу ГК ТСС не нескольких отобранных заводах, соответствующих самым высоким мировым стандартам. Все модели электрогенераторов TSS SA производятся со степенью изоляции H и классом защиты обмоток IP21(IP23), что соответствуют типовым требованиям к подобного рода устройствам. Модели альтернаторов ТСС оснащены классической системой возбуждения обмоток SHUNT, которая полностью соответствует требованиям подавляющего большинства вариантов базового применения дизельной электростанции.

Отличительными чертами системы возбуждения обмоток данной модели генератора TSS SA являются следующие:

  • AVR (Auto Voltage Regulator – автоматический регулятор напряжения) запитан от силовых шин альтернатора;
  • замеры напряжения производятся на силовых шинах альтернатора;
  • автоматический регулятор напряжения генерирует и регулирует ток возбуждения обмоток в зависимости от выходного напряжения альтернатора.

Применения подобных простых и надёжных решений позволяет обеспечивать устойчивость работы генератора при кратковременных перегрузках по выходному току до 150% в течении 30 сек. Подробные технические характеристики данной конкретной модели синхронного генератора TSS SA приведены на этой же странице.


Панель управления дизельного генератора TSS Standart

Дизельные генераторные установки TSS Standart комплектуются на заводе современными контроллерами, обеспечивающими полный контроль над работой установки и высокий уровень защиты. Многофункциональный дисплей панели управления ДГУ спроектирован с расчётом на эксплуатацию в широком диапазоне температур и имеет интуитивно понятную компоновку.

Дизельные электростанции данной серии штатно комплектуются контроллерами Lovato RGK-600 или Smartgen HGM-6120, что позволяет оптимально раскрыть потенциал дизельного двигателя и синхронного генератора. Оба контроллера позволяют контролировать множество параметров работы станции и настроены в заводских условиях для полной готовности к эксплуатации во всех паспортных режимах.


Lovato RGK600 - итальянский контроллер для управления дизельной электростанций, с широким функционалом и русскоязычным интерфейсом.
Позволяет контролировать множество параметров работы установки во всех штатных режимах.
Разработка итальянской компании Lovato Electric.


Smartgen HGM-6120 - надёжный и проверенный временем многофункциональный контроллер, имеющий русифицированный интерфейс и множество настроек параметров.
Самый распространённый в России и хорошо знакомый операторам ДГУ.
Разработка китайской компании.


АВТОМАТИЗАЦИЯ ДГУ TSS STANDART ПО 2-Й СТЕПЕНИ

В отличии от базовой комплектации, в конструкцию данной модели включены следующие системы:

  • блок АВР (автоматический ввод резерва), который отвечает за обеспечение автоматического запуска ДГУ при возникновении проблем с основной сетью питания и переключение нагрузки, а также, автоматическую остановку и переключение источника при возобновлении подачи электрического тока в основной сети;
  • система электроподогрева охлаждающей жидкости дизельного двигателя (функционирует за счёт внешнего источника электропитания), для поддержания его в состоянии высокой готовности к запуску и выводу на рабочий режим;
  • система автоматической подзарядки бортовых аккумуляторов ДГУ для обеспечения полной готовности к пуску в любой момент (функционирует за счёт внешнего источника электропитания).

Данная модель дизельной электростанции укомплектована дополнительными системами в соответствии со 2-й степенью автоматизации, что означает значительное расширение её эксплуатационного потенциала.
В отличии от иных производителей, включающих в состав ДГУ только блок автозапуска, резервные генераторы серии TSS Standart второй степени автоматизации комплектуются в полном соответствии с отраслевыми стандартами и обеспечивают требуемый уровень автономности во всех доступных режимах эксплуатации.



ОСОБЕННОСТИ РЕЗЕРВНОГО ДИЗЕЛЬ ГЕНЕРАТОРА TSS STANDART В ПОГОДОЗАЩИТНОМ КОЖУХЕ

Некоторые преимущества ДГУ в погодозащитном кожухе:

  • самый недорогой вариант ДГУ в кожухе;
  • удобный доступ к точкам технического обслуживания;
  • готовность к работе сразу после разгрузки на твёрдую и ровную площадку.

Решетки жалюзийные

Кожух изготавливается из листовой стали толщиной не менее 1,5 мм, имеет проемы приточной и вытяжной вентиляции, защищенные стальными жалюзийными решетками

Распашная дверь с замком

Кожух оснащен боковыми распашными дверями с замками, запираемыми на ключ. Они обеспечивают доступ к размещенному внутри оборудованию, для его обслуживания и ремонта

Отверстия для строповки

Кожух закреплен на раме генераторной установки болтовыми соединениями и имеет отверстия для строповки, что позволяет его легко и быстро снять, и обеспечить свободный доступ к оборудованию.

Погодозащитный кожух - самый дешевый вариант защиты ДГУ от воздействия атмосферных осадков. Он выполнен в виде металлического короба из листовой стали толщиной 1,5 мм с порошковым покрытием. Имеет распашные двери с 2-х сторон, что существенно облегчает обслуживание ДГУ без его демонтажа.

ПРЕИМУЩЕСТВА ПЕРЕДВИЖНЫХ РЕЗЕРВНЫХ ДЭС TSS STANDART

Данная модель дизель-генератора TSS Standart размещена на прицепе, что позволяет оперативно перемещать её по автомобильным и грунтовым дорогам во всех регионах России и стран Евразийского союза. Мобильная ДГУ это незаменимое оборудование, позволяющее оперативно решать задачи электроснабжения в любой ситуации, будь то культурные мероприятия формата Open air, чрезвычайные ситуации или строительство в не электрифицированных районах.

Преимущества передвижной дизель-электростанции многочисленны и очевидны, мы приведём часть из них:

  • готовое решение для бизнеса по предоставлению резервных ДГУ в аренду;
  • быстрая доставка на территорию объекта, нуждающегося в электроснабжении;
  • незаменимое оборудование для МЧС, МВД, аварийно-ремонтных служб.

ДГУ для МЧС РОССИИ были установлено на шасси, сделанное на основе автомобильного полуприцепа

Дизельные генераторы для МЧС РОССИИ были установлено на шасси, сделанное на основе автомобильного полуприцепа

 ДГУ эля электросетевой компании на шасси полностью сертифицированы и соответствуют всем нормативам и требованиям ГИБДД

ДГУ эля электросетевой компании на шасси полностью сертифицированы и соответствуют всем нормативам и требованиям ГИБДД

 ДГУ на шасси для АО

ДЭС для АО "Вологодская областная энергетическая компания" размещённые на автомобильные шасси для оперативного перемещения

Производственный комплекс ГК ТСС способен обеспечить производство ДГУ на шасси в широком диапазоне вариантов, включая одноосные прицепы, двуосные, автомобильные или тракторные. Для условий тяжёлого бездорожья или крайнего севера предусмотрен вариант установки контейнерной ДЭС на прочные салазки, для волочения.

КОМПЛЕКТ ПОСТАВКИ

Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.




ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

  • Важно - актуальная информация о сроках гарантийных обязательств на конкретную модель дизельной электростанции TSS Standart и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
  • Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
  • Всегда в наличии запасные части и расходные материалы.
  • Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TTd.

Важная информация от производителя

Важно - инжиниринговые подразделения производственного комплекса ГК ТСС продолжают работы по улучшению характеристик модели, ставя целью повышение надёжности установки и уменьшения её стоимости. В этой связи, производитель оставляет за собой право вносить изменения в конструкцию установки, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемой дизельной электростанции т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.

Возможные варианты Кодового наименования модели

Дизельная электростанция 20 кВт АВР передвижная TTd 28TS CTAMB (Дизельный генератор ТСС ЭД-20-Т400 с АВР в погодозащитном кожухе на прицепе)

Расшифровка кодового обозначения модели

Дополнительное оборудование

Предприятия агропромышленного комплекса

4 дизельных электростанции ТСС Проф для ЗАО Тропарево
Варианты исполнения
Запчасти

TDK / Модель TSS Diesel TDК 30 4L

Арт. 015427


125 531 руб.
Арт. 026732 Фильтр воздушный Ricardo N4105DS; TDK-N 38 4L (кольцо,237х164х 96 мм) (с защитной сеткой)/Air filter element (with protective net)

499 руб.

Арт. 017988 Гильза цилиндра (D=100 мм) Ricardo K4100DS; TDК 30 4L/ Cylinder Liner

2 370 руб.

Арт. 017989 Кольцо уплотнительное гильзы Ricardo K4100DS; TDК 30 4L/Seal, cylinder liner

158 руб.

Арт. 017990 Поршень Ricardo K4100DS; TDК 30 4L (D=100 мм)/Piston

3 213 руб.

Арт. 017991 Кольца поршневые Ricardo K4100DS; TDК 30 4L (D=100 мм,к- т на 1 поршень-4 шт.)/Compression ring, top/2nd/3rd/oil ring

963 руб.

Арт. 017992 Палец поршневой Ricardo K4100DS; TDК 30 4L/Piston Pin

481 руб.

Арт. 017993 Кольцо стопорное пальца поршневого Ricardo K4100DS; TDК 30 4L/Snap ring

134 руб.

Арт. 017994 Шатун Ricardo K4100DS; TDК 30 4L/Connecting rod/rod cap/bolt assy

2 651 руб.

Арт. 017995 Прокладка головки блока цилиндров Ricardo K4100DS; TDК 30 4L/Gasket, cylinder head

1 975 руб.

Арт. 017997 Прокладка крышки головки блока цилиндров Ricardo K4100DS; TDК 30 4L/Gasket, cylinder head cover

481 руб.

Арт. 017998 Прокладка поддона Ricardo K4100DS; TDК 30 4L/Gasket, oil sump

401 руб.

Арт. 017999 Комплект прокладок Ricardo K4100DS; TDК 30 4L/Kit Gasket for Engine

800 руб.

Арт. 018003 Насос водяной Ricardo K4100DS; TDК 30 4L /Water pump assembly

4 740 руб.

Арт. 018004 Форсунка топливная Ricardo K4100DS; TDК 30 4L/Fuel injector assembly

3 160 руб.

Арт. 018011 Насос топливный высокого давления Ricardo K4100DS; TDК 30 4L/Fuel injector pump assembly (41462A-90-750)

30 810 руб.

Арт. 018012 Стартер Ricardo K4100DS; TDК 30 4L/Starting motor (4100, 12v, 8.5kw)

17 674 руб.

Арт. 018013 Генератор зарядный Ricardo K4100DS; TDК 30 4L/Silicon rectifier generator,JF 11,

8 690 руб.

Арт. 018014 Вкладыши шатуна Ricardo K4100DS; TDК 30 4L (к-т на 1 шатун, 2 шт )/Connecting rod bearing

562 руб.

Арт. 018019 Полукольца упорные (2 шт на 1 дв) Ricardo K4100DS; TDК 30 4L/Thrust ring, crankshaft

481 руб.

Арт. 018020 Крыльчатка вентилятора (D=450/6) Ricardo K4100DS; TDК 30 4L/Fan subassembly

3 160 руб.

Арт. 018021 Сальник (100х125х12) вала коленчатого задний Ricardo K4100DS; TDК 30 4L/Oil seal

453 руб.

Арт. 018022 Сальник (55х85х12) вала коленчатого передний Ricardo K4100DS; TDК 30 4L/Oil seal

553 руб.

Арт. 018023 Ремень приводной клиновой Ricardo K4100DS; TDК 30 4L/V-belt (1200Li)

1 343 руб.

Арт. 018024 Термостат Ricardo K4100DS; TDК 30 4L (T=82 C )/Thermostat

1 124 руб.

Арт. 018025 Колпачок маслосъемный Ricardo K4100DS; TDК 30 4L/Oil baffle

160 руб.

Арт. 018026 Патрубок радиатора (48х38х220х120 )нижний Ricardo K4100DS; TDК 30 4L/Rubber hose, water inlet

722 руб.

Арт. 018028 Патрубок радиатора (48х38 х400) верхний Ricardo K4100DS; TDК 30 4L/Rubber hose, water outlet

722 руб.

Арт. 015510 Фильтр воздушный Ricardo N4105DS; TDK-N 38 4L (кольцо,237х164х 96 мм)/Air filter element (К2410)

869 руб.

Арт. 015912 Генератор зарядный Ricardo Y480BD; TDK 14,17,22 4L (Д шкива=74/1А) /Battery charging generator

8 690 руб.

Арт. 016218 Фильтр воздушный (кольцо,198х125х78 мм) Ricardo K4100DS/Air filter sub - assembly (K2007 - 0000)

643 руб.

Арт. 016780 Фильтр топливный (М16х1,5) /Fuel filter (CX0708B)

790 руб.

Арт. 005176 Прокладка выпускного коллектора Ricardo K4100; TDK 26 4L/Exhaust manifold gasket

197 руб.

Арт. 005244 Стартер электрический Ricardo K4100ZDS; TDK 26,42 4L/Starting motor (DJ 1409D,12 v,4,2 /5.5 kw)

11 247 руб.

Арт. 005246 Ремень приводной Ricardo N4105ZDS; TDK-N 38,56,66 4LT/V-Belt, B1200Li

1 422 руб.

Арт. 001469 Фильтр топливный Ricardo N4105ZDS; TDK 26,38,42,48,N 56 ,N 66 4L (М16х1.5)/ Fuel filter (CX0708-0010)

790 руб.

Арт. 002049 Прокладка впускного коллектора Ricardo K4102DS; TDK 26,30,42,48 4LT/Intake manifold gasket

158 руб.

Арт. 002112 Стартер электрический Ricardo K4100ZDS; TDK 42,48 4LT/Starting motor (495-12100(b) (B))

13 657 руб.

Арт. 002217 Фильтр топливный TDL16-36 4L (М16х1,5)/Fuel filter

790 руб.

Арт. 006511 Прокладка выпускного коллектора Ricardo N4105DS; TDK 26,38,42,48,N 56,N 66 4L /Exhaust manifold gasket

197 руб.

Арт. 156063 Гильза цилиндра (D=100 мм) Ricardo K4100ZDS; TDK 42 4LT/Cylinder Liner

2 008 руб.

Арт. 003277 Фильтр масляный (М20х1,5) Ricardo K4102DS/Oil filter, Assy

1 185 руб.

Арт. 017707 Прокладка передней/задней крышки головки цилиндров Ricardo K4100ZDS/ Gasket, front/rear cylinder head cover (495-03002)

276 руб.

Арт. 020436 Датчик давления масла D=13/Oil pressure sensor

1 767 руб.

Арт. 020470 Фильтр топливный Ricardo R6110ZLDS; TDK 56-170 6LT(М20х1,5) /Fuel filter

948 руб.

Арт. 073985 Датчик температуры ОЖ, (2 клеммы) T=120гр,VDO 3/8" /Water temperature Sensor

1 406 руб.

TSS SA / Модель TSS-SA-20

Арт. 222092

Бесщёточный, синхронный, трёхфазный электрогенератор TSS SA, для дизель-генераторных установок. Производится по технологии Stamford и предназначен для выработки электрического тока напряжением 400В и частотой 50Гц, со стабильно высокими характеристиками.


Арт. 003205 Крыльчатка генератора SA-20/Fan

2 410 руб.

Арт. 020172 Регулятор напряжения SA-30/AVR SX460

6 715 руб.

Lovato / Модель Контроллер Lovato RGK600

Арт. 016224

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.


20 595 руб.

Отправить запрос на оборудование

Для отправки необходимо заполнить все поля отмеченные значком ( * ) и нажать кнопку "отправить".

Запрос цены на запчасти

файл не выбран выбрать файл

Для отправки необходимо заполнить все поля отмеченные значком ( * ) и нажать кнопку "отправить".

Быстрый заказ

Для отправки необходимо заполнить все поля отмеченные значком ( * ) и нажать кнопку "отправить".

Заявка на ремонт оборудования

выбрать файл файл не выбран
выбрать файл файл не выбран
выбрать файл файл не выбран
