Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:

Выпускается в версиях с 2, 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям

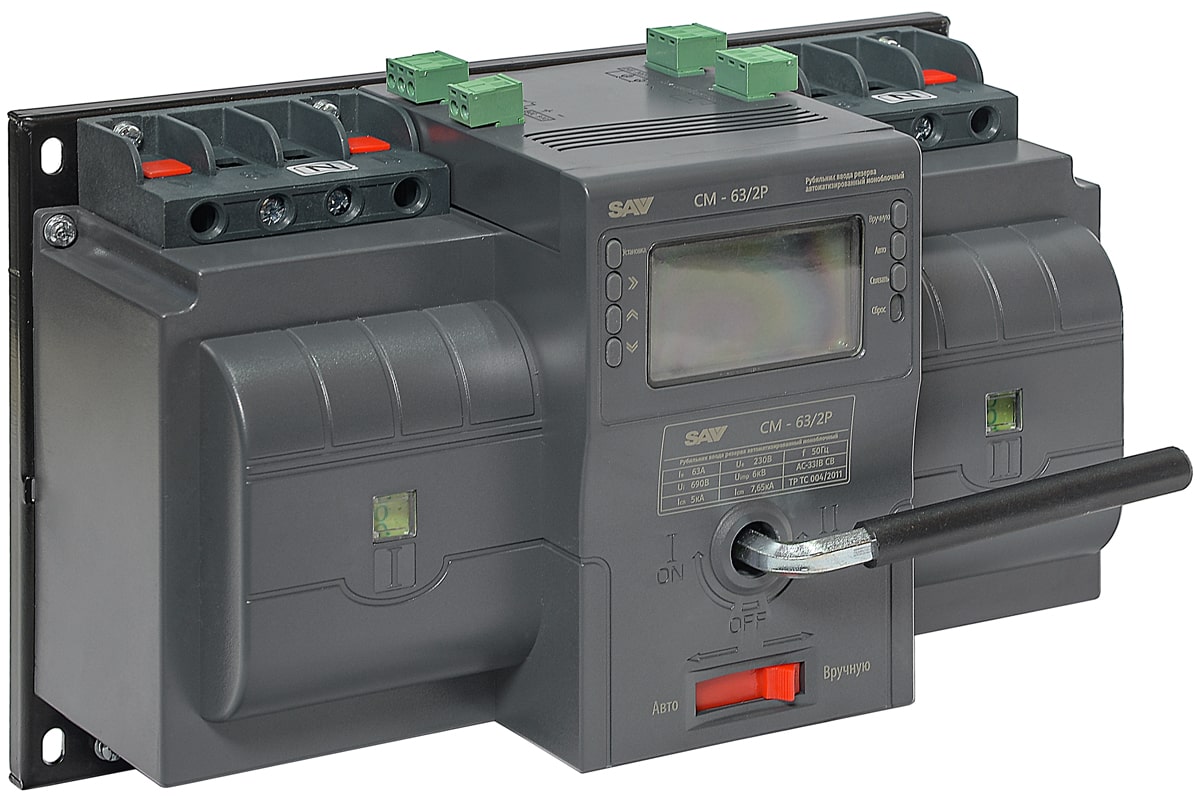

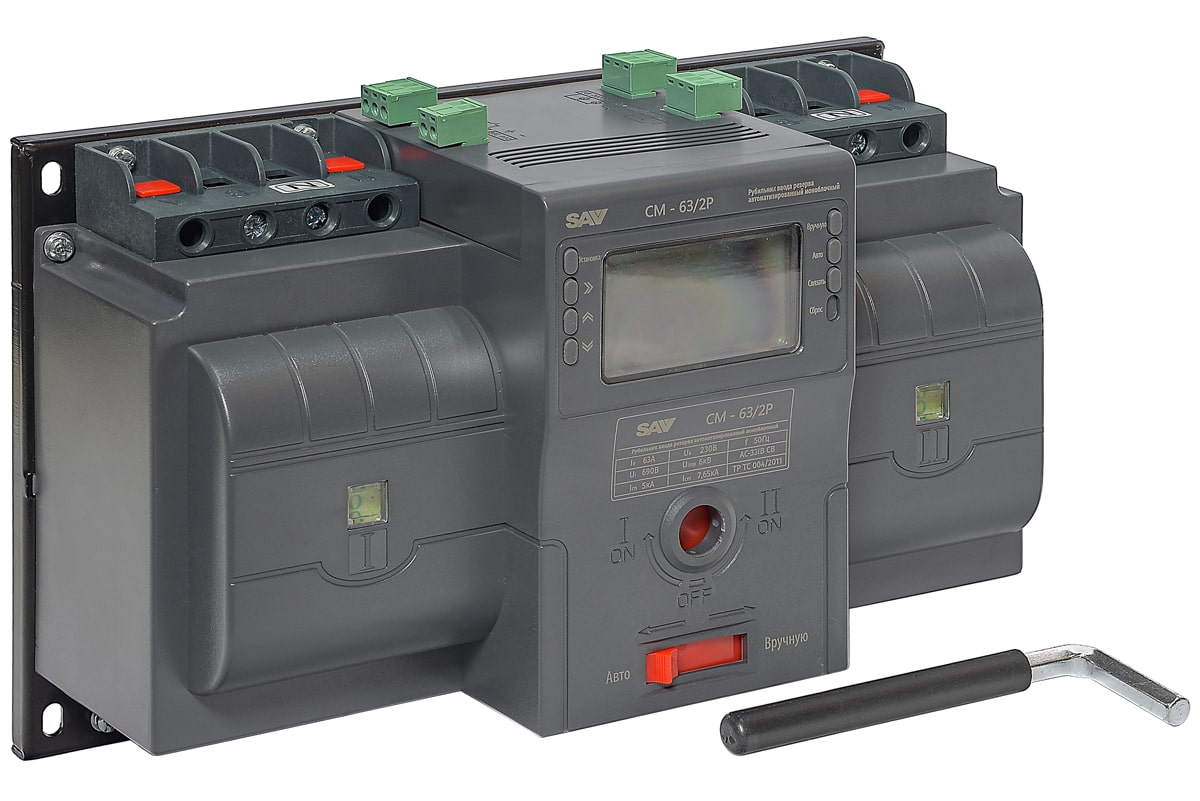

Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).

Срабатывает в результате:

Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального

управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией

FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА CM-63/2P/Automated transfer switch

УСЛОВИЯ ПРИМЕНЕНИЯ

Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев

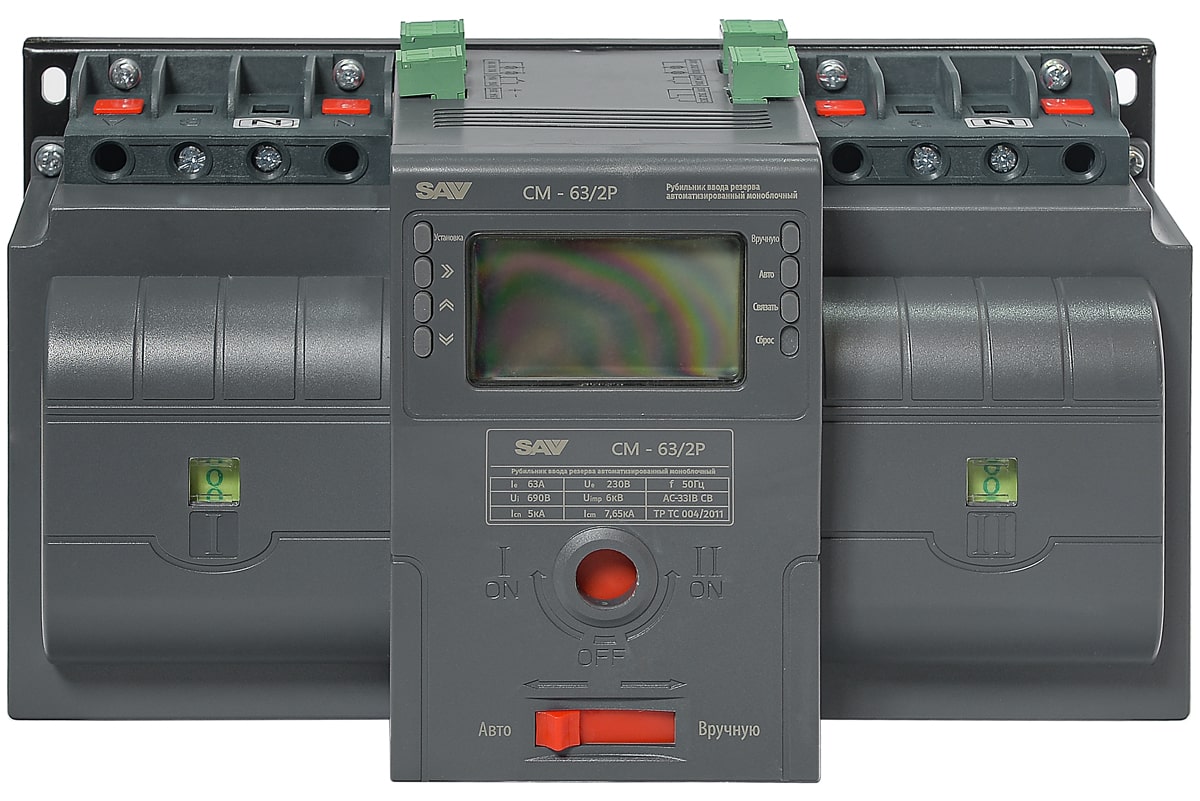

ОРГАНЫ УПРАВЛЕНИЯ

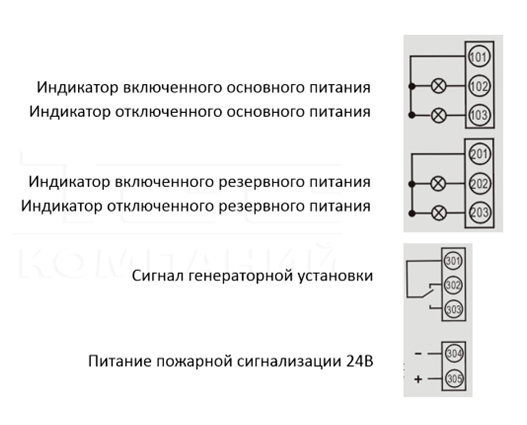

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА



НАЗНАЧЕНИЕ РУБИЛЬНИКА



РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/2P/Automated transfer switch
