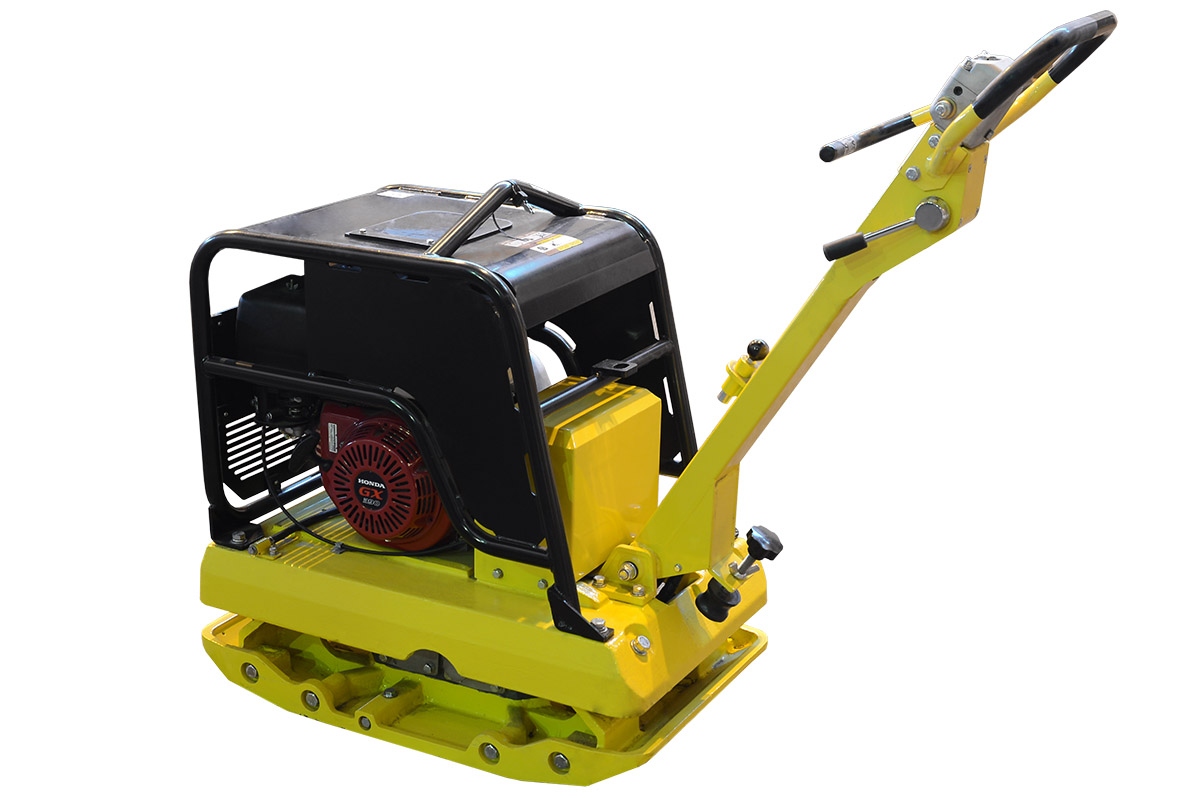

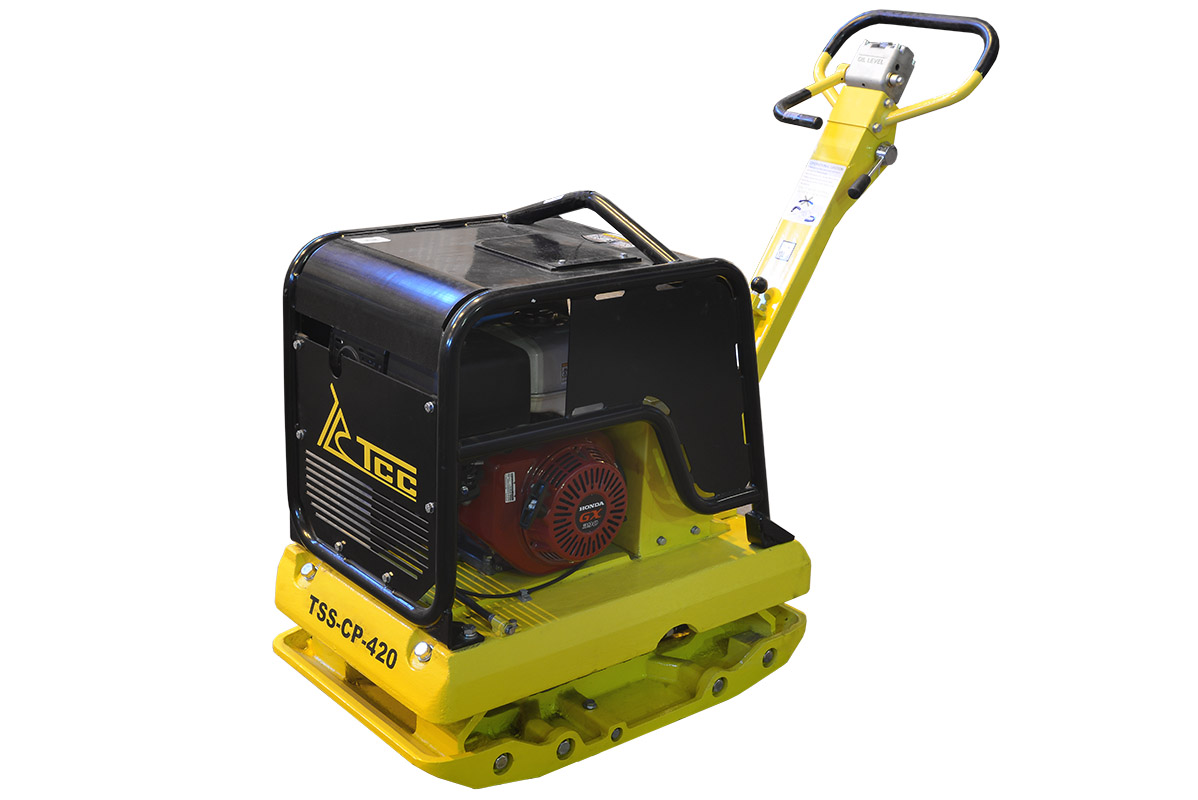

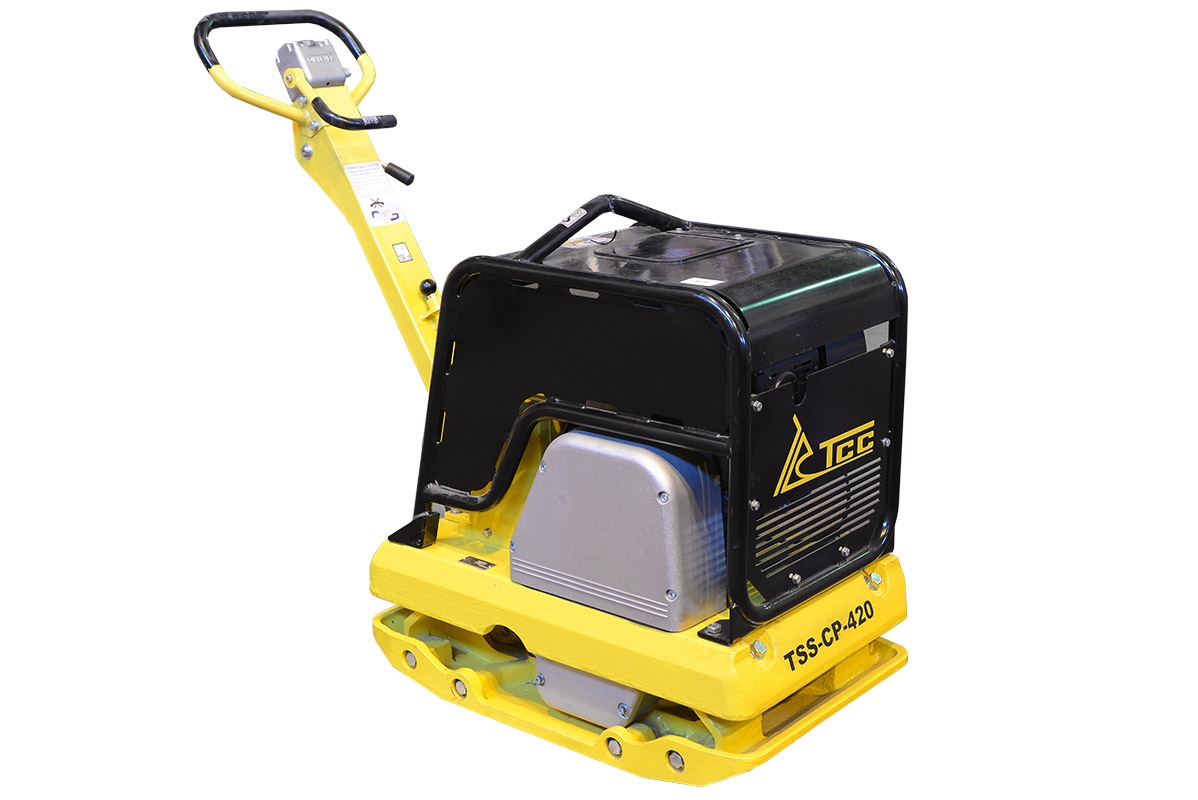

Виброплита реверсивная TSS-CP-420 (гидравлический привод, электростарт, АКБ)

714 364 руб.

Быстрый заказ

Виброплита реверсивная TSS-CP-420 (гидравлический привод, электростарт, АКБ)

Вибрационные плиты возвратно-поступательного движения с гидравлическим приводом, электростартом и АКБ в комплекте, предназначены для тяжелых условий работы и идеально подходят для уплотнения обратной засыпки траншей для трубопроводов и кабелей, а также для ремонта и содержания дорожного полотна. Возможно увеличение поверхности трамбования за счет расширительных боковых пластин, которые являются дополнительной опцией, арт. 207302.

Гарантия: 12

Полное описание Характеристики

PDF — КАТАЛОГ ГИДРАВЛИЧЕСКИЕ ВЫБРОПЛИТЫ ТСС

Характеристики

Описание

Дополнительное оборудование

Запчасти

Гарантия и обслуживание

Характеристики

Общие характеристики

Тип виброплиты

Реверсивная гидравлическая

Тип двигателя

Бензиновый, карбюраторный, одноцилиндровый, воздушного охлаждения, с электронным зажиганием,

Модель двигателя

Honda GX390

Мощность двигателя, кВт/л.с.

9,4 / 13

Тип запуска

Электростарт

Вид топлива

Бензин

Расход топлива л/час

3.7

Габаритные размеры упаковки (Д;Ш;В; мм)

1610 х500х930

Габариты в рабочем состоянии (Д;Ш;В; мм)

1590х480х980

Основание

Высокопрочное литое, высокопрочный чугун

Габариты подошвы (мм)

900×550

Глубина уплотнения сыпучих материалов, мм

900

Объём топливного бака (л)

6.1

Центробежная сила, кН

Рабочая скорость, м/мин

до 25

Уровень шума (dB/7м)

105

Комплектация

Электростарт, АКБ

Масса, кг

425

Вес брутто (кг)

432

Гарантия, срок (мес)

Рекомендуемый тип масла

SAE10W30

Описание

ПРОФЕССИОНАЛЬНЫЕ ВИБРАЦИОННЫЕ ПЛИТЫ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ РАБОТЫ И ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ УПЛОТНЕНИЯ ОБРАТНОЙ ЗАСЫПКИ ТРАНШЕЙ ДЛЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ, А ТАКЖЕ ДЛЯ РЕМОНТА И СОДЕРЖАНИЯ ДОРОЖНОГО ПОЛОТНА.

Машины обладают высокой маневренностью даже в ограниченных условиях, а так же отличной проходимостью даже на вязких глинистых грунтах. Гидравлический привод управления для прямого и реверсивного хода обеспечивает плавное и простое управление, что позволяет использовать оборудование в широком диапазоне. Конструкция включает защитный кожух, выдерживающий сильные удары и надежно защищающий все ответственные детали машины от внешних повреждений и попадания пыли и грязи. Литая рабочая плита выполнена из износостойкого, высокопрочного ковкого металла. Прочная универсальная машина, рассчитанная на длительную эксплуатацию.

Основные особенности:

Легкость маневрирования – высокая скорость перемещения;
Мощное уплотняющее воздействие;
Качественные компоненты, высокопрочная, износостойкая плита основания;
Проверенные технические показатели, надежная гидравлика;
Прочная конструкция – двигатель защищен сверхпрочным корпусом;
Защита приводного механизма продлевает срок службы муфты сцепления и двигателя, защищает механизм от попадания песка, пыли и грунта;
Усиленный промышленный дроссельный рычаг;
Низкий уровень вибрации на рукоятке обеспечивает безопасную работу в течение длительного времени;
Гидравлический реверсивный механизм позволяет виброплите маневренно двигаться вперед и назад, а также работать на одном месте уплотнения;
В рукоятку встроена гидравлическая система управления, позволяющая плавно менять скорость и направление, для удобства оператора;
Для удобства оператора кнопка включения/выключения реверсивного привода находится на ручке виброплиты;
Управление дроссельной заслонкой на ручке управления виброплитой, для удобства оператора;
Прочные боковые панели эффективно обеспечивают дополнительную защиту при работе в траншее;
Электростартер облегчает эксплуатацию, запускаются простым поворотом ключа зажигания. Электрический стартер питается от виброустойчивого аккумулятора.

Преимущества Виброплита реверсивная TSS-CP-420 (гидравлический привод).

Преимущества виброплиты гидравлической реверсивной TSS-CP-420

за счет гидравлического привода реверса виброплиты обладают высокой маневренностью и отличается простотой управления.

Гидравлический привод реверса виброплиты обеспечивает высокую маневренностью и отличается простотой управления. Переключение реверса не требует сброса оборотов двигателя на холостые и остановки виброплиты. Как результат – выше производительность.

За счет гидравлической системы виброплита может работать в трех режимах: движение вперед, движение назад, на месте

Гидравлический привод более надежен, чем механический. За счет гидравлической системы виброплита может работать в трех режимах: движение вперед, движение назад, на месте.

Двигатель Honda GX390
Оснащаются надежными двигателями Honda GX390 мощностью 13 л.с.

Подшипники японской компании NBI. В виброузлах гидравлических виброплит TSS CP-240, CP-350, CP-420 используются роликовые подшипники NBI с латунным сепаратором грейда С4. Латунный сепаратор обеспечивает большой ресурс при ударных нагрузках, а зазор грейда С4 позволяет подшипнику работать в условиях экстремальных температур и скоростей.

«Закрытый» тип рамы обеспечивает лучшую защиту двигателя.

Защитный кожух ременной передачи выполнен из литого алюминия, что способствует лучшему охлаждению ремня и муфты сцепления, продляя срок службы.

Усиленные амортизаторы обеспечивают лучшую защиту двигателя и комфорт оператора за счет пониженной вибрации.

Выполнено из высокопрочного чугуна с шаровидным графитом (ВПШГ). Высокопрочный чугун отличается высокой пластичностью, хорошей механической обрабатываемостью и устойчивостью к циклическим нагрузкам, которая обусловлена низким коэффициентом концентрации напряжений. Выдерживает большие нагрузки и не поддается влиянию окружающей среды: чугун не разрывается и соединения не растрескиваются.

ПРОИЗВОДИТЕЛЬНОСТЬ ВИБПРОПЛИТ НА ПРИМЕРЕ CP-240, CP-350, CP-420

ПРОИЗВОДИТЕЛЬНОСТЬ ВИБРОПЛИТ НА ПРИМЕРЕ CP-240, CP-350, CP-420

ВИДЕО ОБЗОРЫ Виброплита реверсивная TSS-CP-420 (гидравлический привод, электростарт, АКБ)

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Скачать презентацию Виброплита реверсивная TSS-CP-420 (гидравлический привод, электростарт, АКБ)

Скачать презентацию Виброплита реверсивная TSS-CP-420 (гидравлический привод, электростарт, АКБ)

Дополнительное оборудование

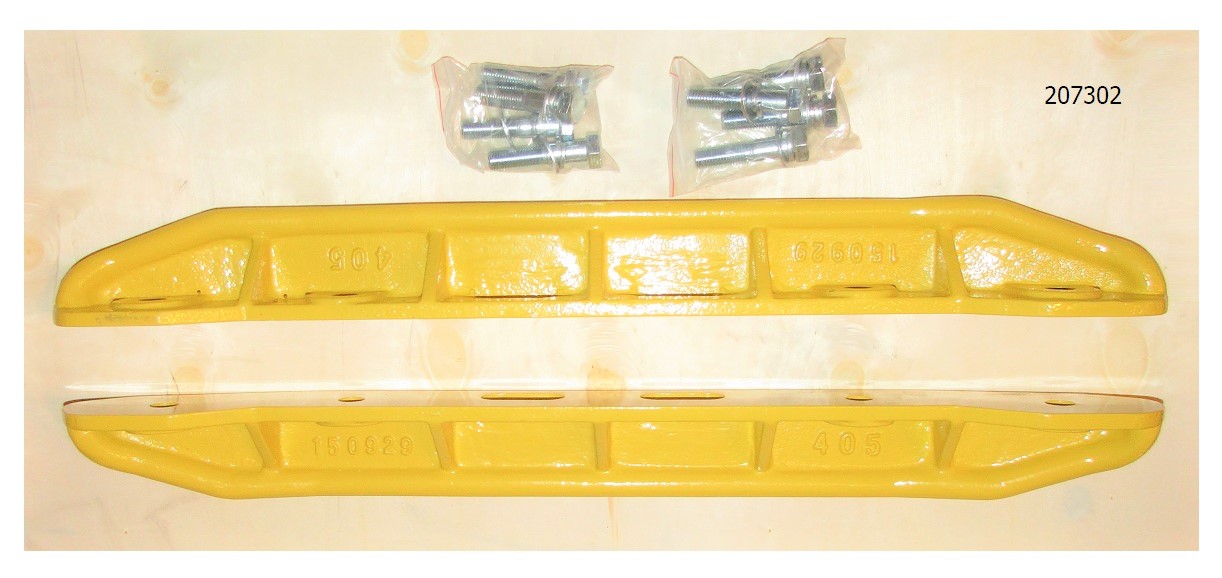

Пластины расширительные TSS-CP-420/Extension Plate №56 (2305-07001-4)

Артикул:

207302

Масса, кг:

19.5

59 800 руб.

Артикул	Наименование	Цена	ТО 1 Наработка 20 Мч	ТО 2 Наработка 100 Мч	ТО 3 Наработка 200 Мч
042143	Ремень приводной зубчатый (AV17х975Li) для TSS-СР-420/V-Belt (27AV17X1046La)	2 860
017255	Свеча зажигания бензинового двигателя GX160-460/Spark plug for gasoline engine GX160-460	260
009944	Фильтр воздушный GX390 (элемент)/Air filter, element GX390 (96/112х96х89мм)	390
046929	Масло моторное полусинтетическое универсальное SAE 10W-40, API SG/CD (4T-ASPECT, канистра 1л/ Motor oil 1liter can)	435
Всего за комплект:			870.56	1520.56	1520.56
			Купить	Купить	Купить

Артикул	Наименование	Цена	Сумма
019852	Амортизатор (100х68х1Ш М16х40) платформы двигателя TSS-СР-420/SHOCK ABSORBER, (CPC-405-6A)	3 510	3 510	Купить
019865	Вибратор в сборе TSS-СР-420 (125х2B)/Viberating Case, №9 (2305-04000-1)	172 727	172 727	Купить
040200	Зажим Ø22 TSS-CPC-420/Clamp Φ22 №41 (70000022)	0	0	Запросить цену
019870	Замок зажигания в сборе TSS-CP-420/Electric Start Switch+Wire №12+№13 (2304-23001-1)	14 543	14 543	Купить
019862	Муфта центробежная (25х164х86/2В) TSS-СР-420/CLUTCH ASSEMBLY (CPC-405-5B)	20 150	20 150	Купить
019863	Насос управления реверсом в сборе TSS-СР-420/Handle Pump Assy №9 (2304-07000-1)	26 442	26 442	Купить
043861	Пластина крепления кожуха ремня TSS-CPC-420/Belt Cover Plate №38 (2304-00007-2)	0	0	Запросить цену
207302	Пластины расширительные TSS-CP-420/Extension Plate №56 (2305-07001-4)	59 800	59 800	Купить
019869	Подошва виброплиты TSS-СР-420/Viberating Plate №14 (2305-00003-4)	229 054	229 054	Купить
019860	Подшипник (55х80х13) вала ведомого TSS-СР-420/Bearing 61911 №54 (1361911-2Z)	3 510	3 510	Купить
019873	Провод АКБ минус TSS-СР-420/Wire (-) №22 (2305-00008-1)	846	846	Купить
019871	Провод АКБ плюс TSS-СР-420/Wire (+) №23 (2305-00007-1)	846	846	Купить
040199	Пружина поршня насоса реверса TSS-CPC-420/Spring №62 (2302-14010-4)	0	0	Запросить цену
019868	Ремень приводной зубчатый (AV17х1046La) для TSS СР-420/V-Belt	2 860	2 860	Купить
042143	Ремень приводной зубчатый (AV17х975Li) для TSS-СР-420/V-Belt (27AV17X1046La)	2 860	2 860	Купить
043912	Ролик натяжки ремня TSS-СР-420/Tensioner, №51 (2305-21000-1)	13 882	13 882	Купить
019850	Рукоятка управления TSS-СР-420/Handle Grip №4 (2304-02000-4)	4 287	4 287	Купить
019849	Рычаг направления хода TSS-СР-420/Travel Lever №10 (2302-07000-4)	1 300	1 300	Купить
019836	Сальник (50х72х10) вала вибратора TSS-СР-420 (350)/Oil Sealing TCΦ72xΦ50x10, №29 (2550721002)	780	780	Купить
040198	Шайба (Ø22хΦ16х0.3) TSS-CPC-420/Wave Washer (Ø22хΦ16х0.3) №8 (14220005)	0	0	Запросить цену
019853	Шланг гидравлический насоса реверса TSS-СР-420/Hydraulic Hose №14 (2304-00017-4)	7 404	7 404	Купить
019867	Шпонка (12х30х8) шкива вибратора TSS-СР-420/Key №20 (20120830A)	260	260	Купить
019866	Шпонка (16х40х10) ведущего вала вибратора TSS-СР-420/Key №32 (20161040A)	390	390	Купить
