1

130412-00119

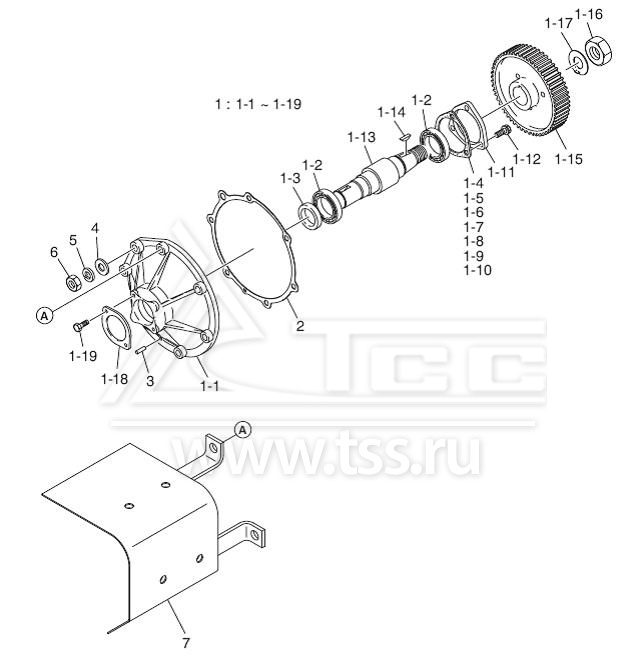

INJECTION PUMP DRIVE ASS'Y

Муфта привода топливного насоса высокого давления в сборе

1

Поз.

1-1…1-19

1-1

65.11309-0005C

HOUSING ; INJECTION PUMP DRIVE

Корпус муфты привода топливного насоса высокого давления

1

1-2

06.32092-0307

BEARING ; TAPER ROLLER

Подшипник роликовый конический

2

1-3

65.01510-0039

SEAL ; OIL

Сальник муфты привода топливного насоса высокого давления

1

1-4

65.11308-0056

SHIM

Пластина проставочная

1

1-5

65.11308-0002

SHIM

Пластина проставочная

1

1-6

65.11308-0003

SHIM

Пластина проставочная

1

1-7

65.11308-0004

SHIM

Пластина проставочная

1

1-8

65.11308-0058

SHIM

Пластина проставочная

1

1-9

65.11308-0060

SHIM

Пластина проставочная

1

1-10

65.11308-0061

SHIM

Пластина проставочная

1

1-11

65.11312-0006A

COVER

Диск прижимной

1

1-12

06.01913-3114

BOLT ASS'Y M8x22

Болт с шестигранной головкой М8х22

3

1-13

65.11302-0010B

SHAFT ; INJECTION PUMP DRIVE

Вал муфты привода топливного насоса высокого давления

1

1-14

06.29141-0215

KEY ; WOODRUFF

Шпонка

1

1-15

65.11301-0009

GEAR ; INJECTION PUMP DRIVE

Шестерня привода топливного насоса высокого давления

1

1-16

120307-00133

NUT ; HEX.

Гайка шестигранная

1

1-17

06.16050-0316

WASHER ; LOCK

Шайба

1

1-18

65.98112-0027

FLANGE

Фланец

1

1-19

06.01913-2910

BOLT ; HEX. M6x12

Болт с шестигранной головкой М6х12

2

2

65.11902-0018A

GASKET ; MOUNTING FLANGE

Прокладка муфты привода топливного насоса высокого давления

1

3

06.22220-1110

PIN ; SPRING

Штифт упругий

1

взаимозаменяемо

06.22220-1110-L

4

06.15010-2312

WASHER ; PLAIN

Шайба

7

5

06.16731-2108

WASHER ; SPRING

Шайба пружинная

7

6

06.11063-8215

NUT ; HEX. M10

Гайка шестигранная М10

7

7

65.11219-6001A

COVER

Ограждение защитное муфты привода топливного насоса высокого давления

1
