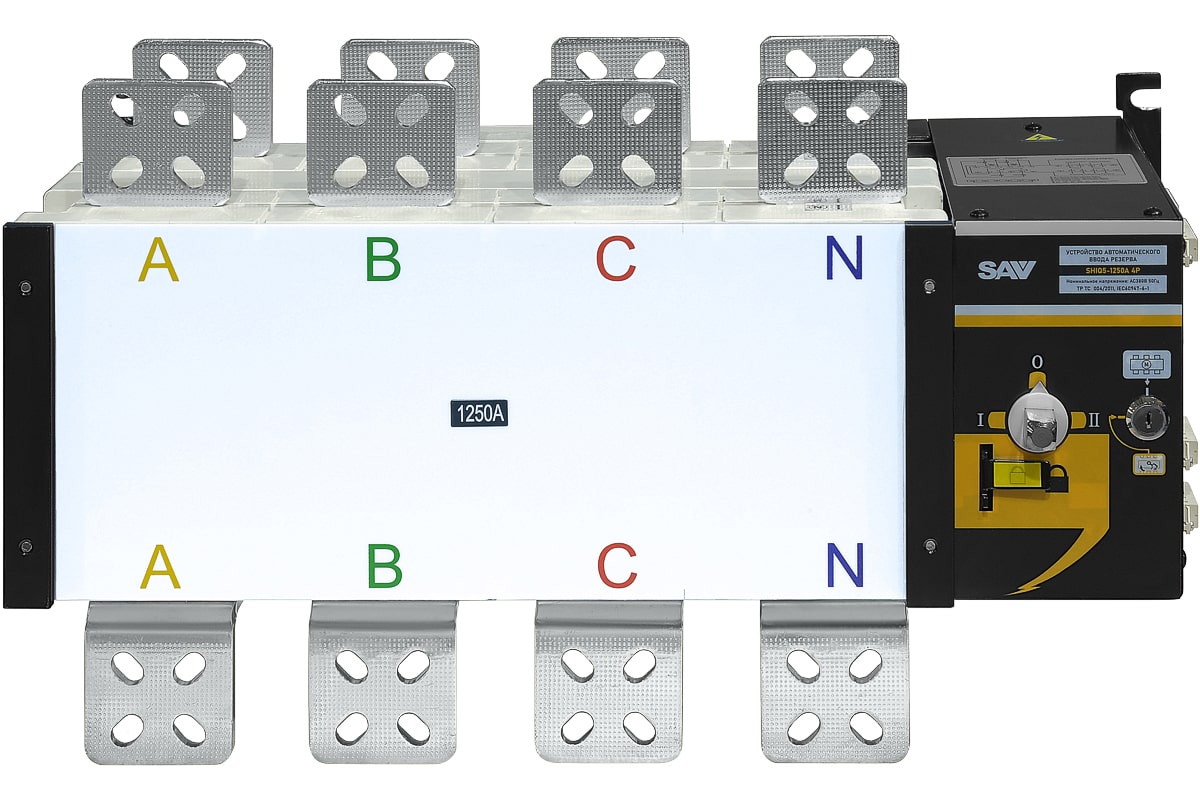

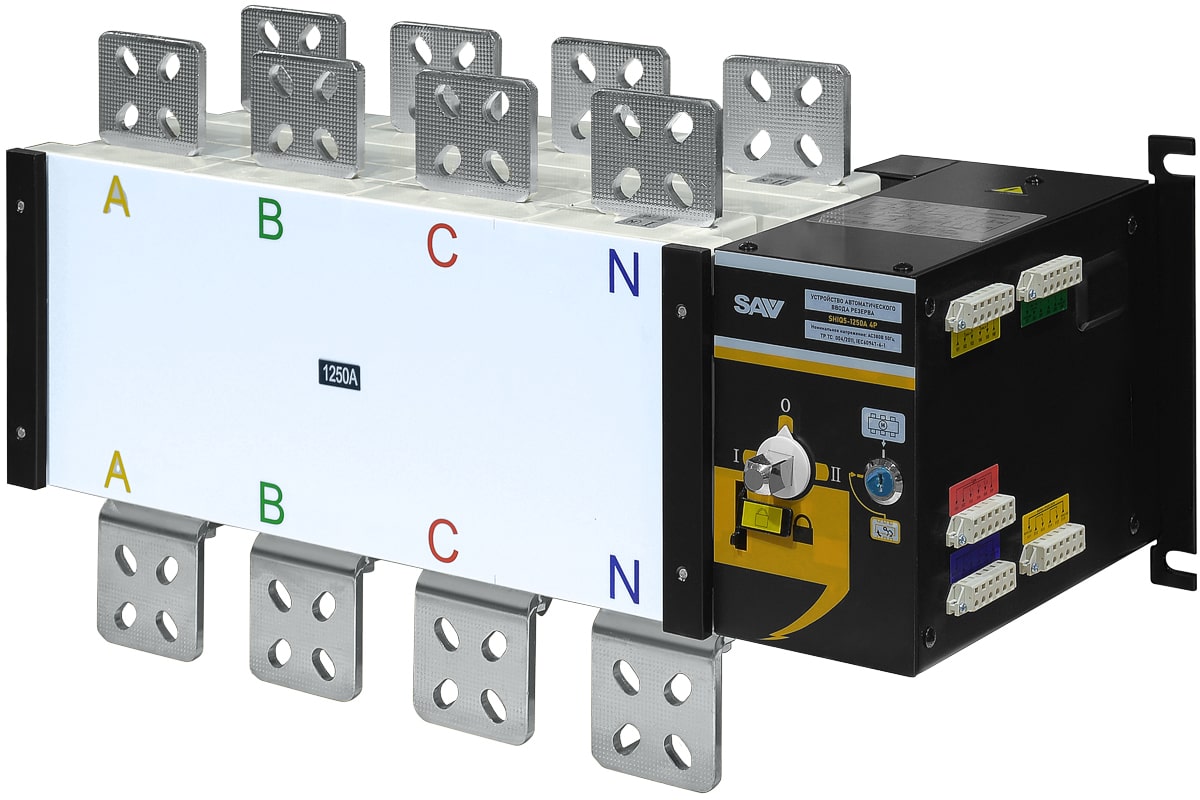

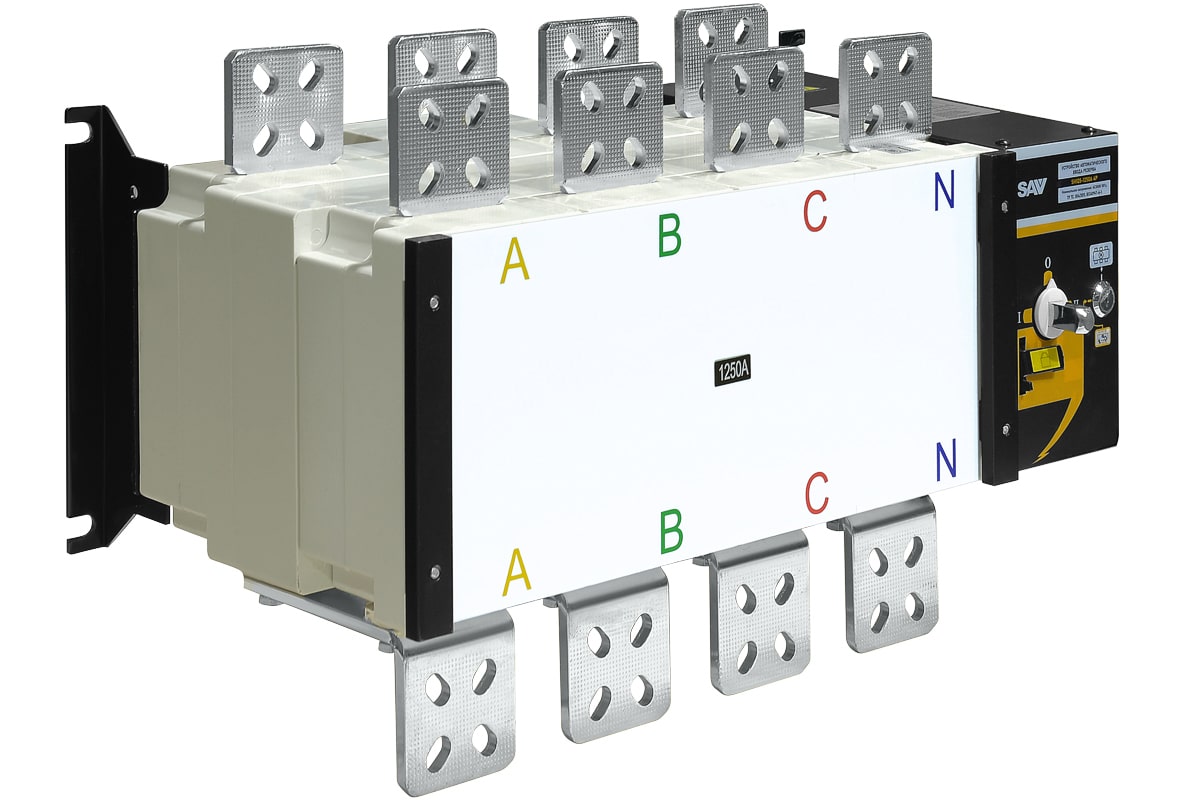

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P

Характеристики

Описание

Запчасти

Гарантия и обслуживание

Коммерческое предложение

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P

Вперед

Артикул 019360

В наличии

В закладки

В сравнение

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P

121 761 руб.

Количество

В корзину

Быстрый заказ

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P

Рубильник реверсивный 1250А SHIQ5-1250/4P с моторным приводом предназначен для автоматического переключения нагрузки между основным и резервным источниками питания по командам управления, приходящим от внешнего контроллера управления этими источниками (например, контроллера системы управления ДГУ), SHIQ5-1250/4P используют для сборки БЛОКА АВР электростанций мощностью 600кВт, так же данный вид рубильника применяют в тех случаях, где необходимо бесперебойное питание – лечебные учреждения, торговые центры, промышленные предприятия.

Гарантия:

Полное описание Характеристики

Характеристики

Общие характеристики

- Диапазон рабочих температур (°C)

-20...+45

Внешняя ссылка на изображение

http://1c-upload.tss.ru/73a7d131-5299-11e8-a079-00155d030626.jpg

Время переключения I-II или II-I, сек

1,2

Габаритные размеры (Д;Ш;В; мм)

633х370х330

Класс защиты

IP20

Класс защиты обмотки

III

Кол-во полюсов переключателя

Кратковременное отклонение номинального тока, кA

Масса, кг

Номинальная коммутационная способность

10Iном.

Номинальная отключающая способность

8Iном.

Номинальное импульсное напряжение Uimp, кВ

Номинальное напр., В

400

Номинальное напряжение изоляции Ui, В

1000

Номинальное рабочее напряжение управления Vs, В

220

Номинальный предел мощности КЗ, кА

100

Номинальный ток (А)

1250

Ток термической стойкости Ith, A

1250

Вес брутто (кг)

Описание

Рубильник реверсивный TSS SHIQ5 1600А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

Безыскровое переключение нагрузки;

Полное отключение нагрузки (в «нулевом положении» рубильника);

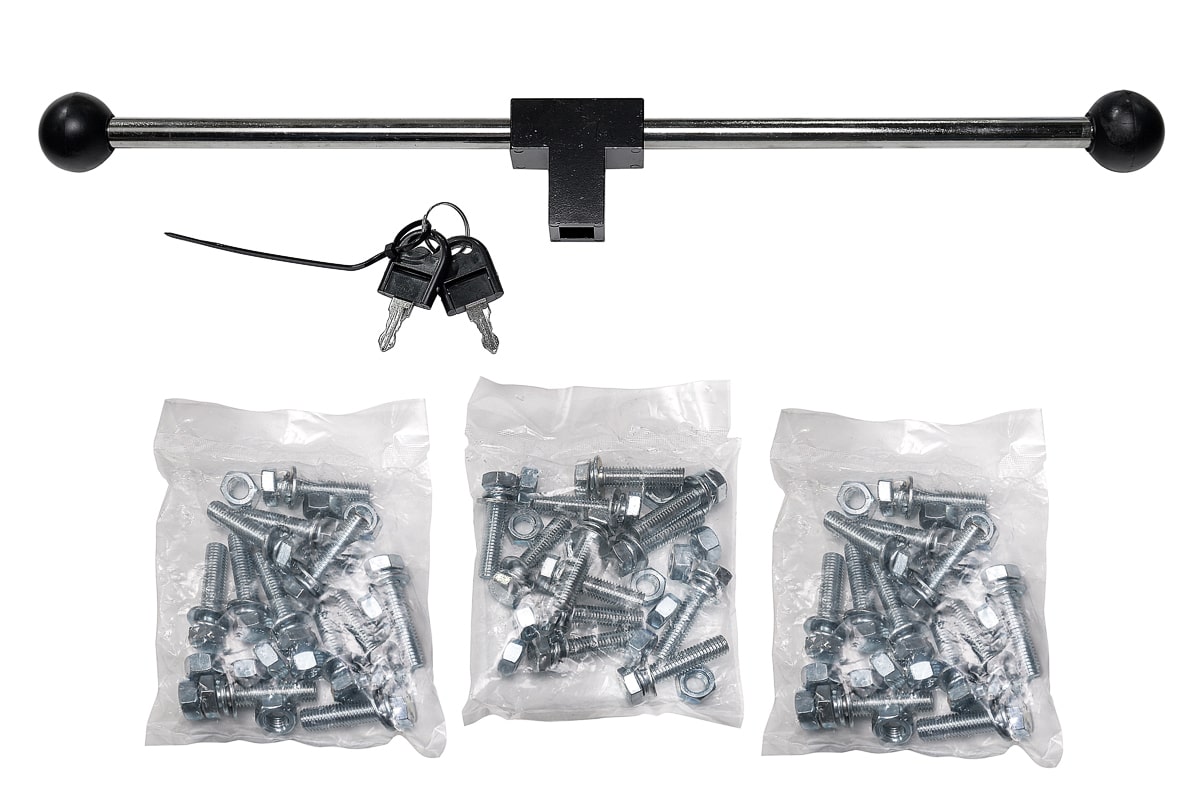

Возможность ручного переключения;

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.

В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены

При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А

Свойства	Преимущества
Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов	Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов.
Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5)	Срок службы дольше на 45% Надёжность срабатывания выше на 50%
Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С	Вероятность ранних отказов меньше на 30%
Блок управления производится с высокой точностью на беспылевом производственном участке (6)	Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов

Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость

Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева

Надежный металлический привод контактной группы

Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество

УСЛОВИЯ ПРИМЕНЕНИЯ

ОРГАНЫ УПРАВЛЕНИЯ

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА

НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА

ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА

РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А

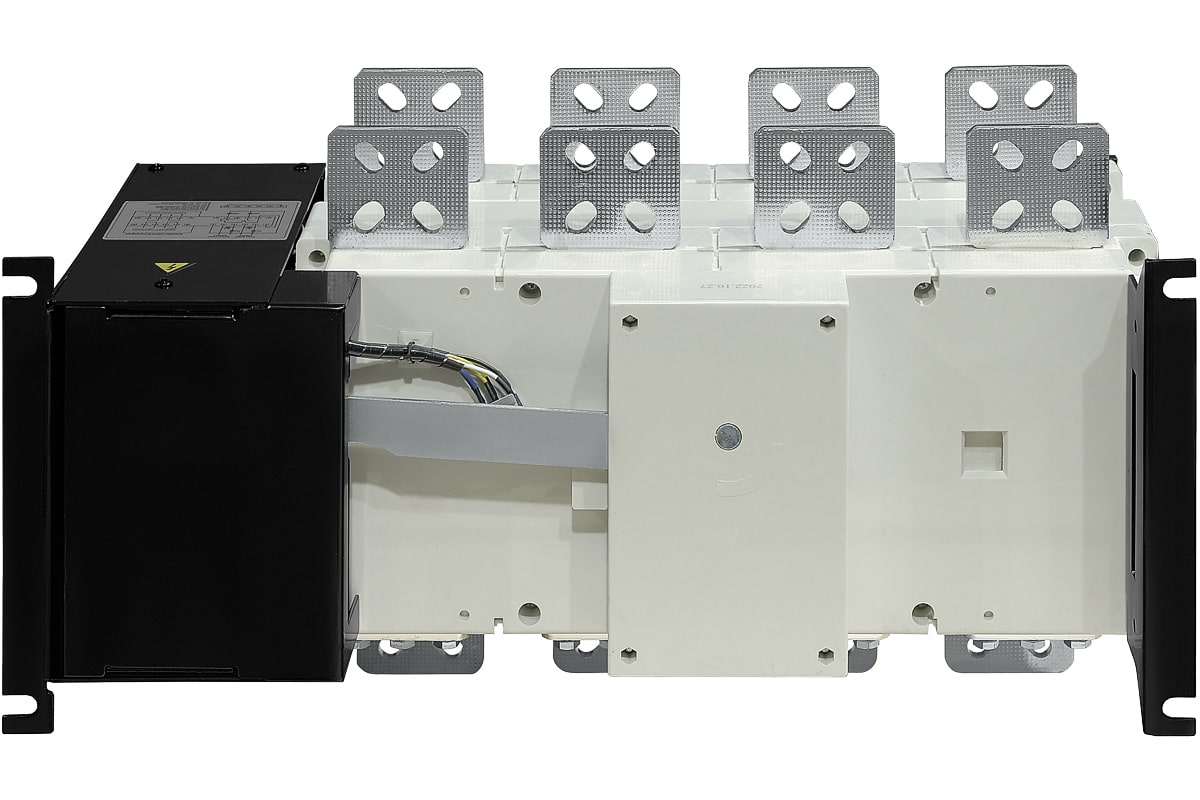

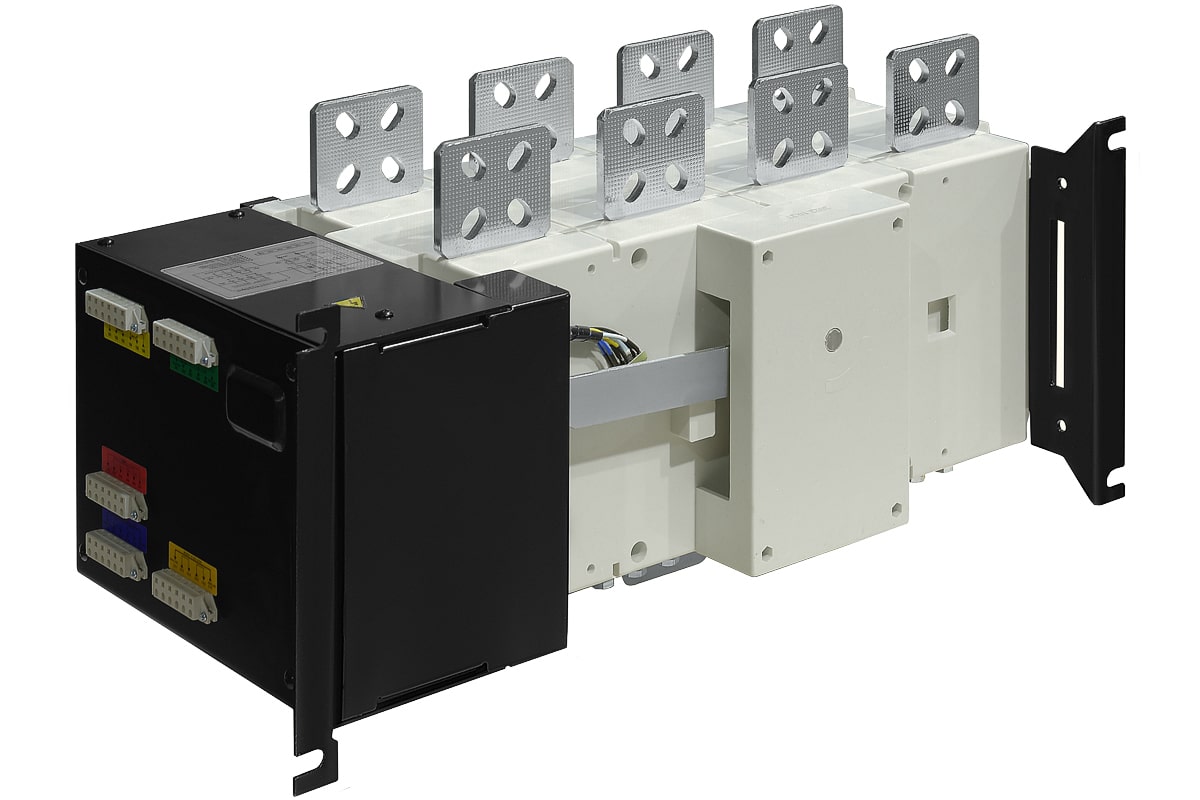

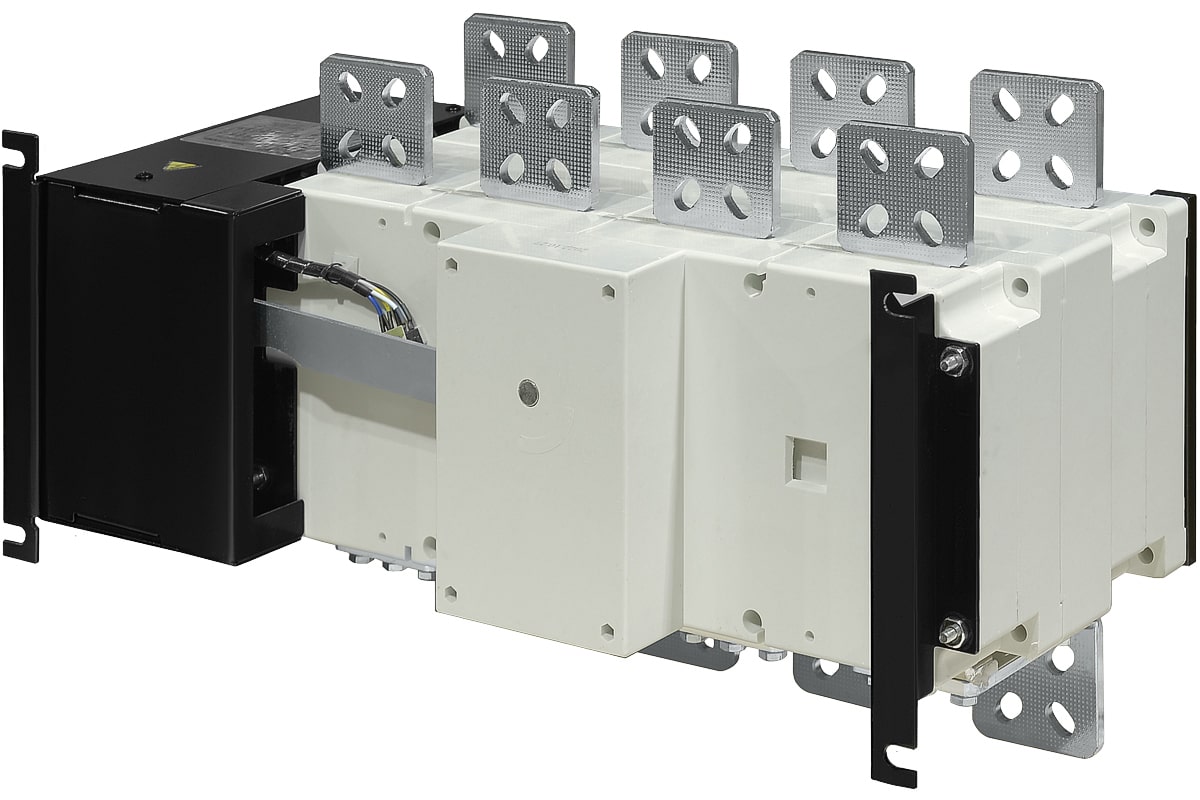

Реверсивный Рубильник Вид со стороны моторного привода

РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ

Модель	Артикул 1С	А	А1	B	B1	C	E	G	H	J	K	L	N	O	P	R	S	T	U	V	W	Y	Y1	Z
TSS SHIQ5 1600А	019361	1007	633	330	250	370	321	470	65	609	220	11	85	524	120	63	65	7	250	60,5	188,5	107	249	40

Запчасти

Контроллер рубильника SHIQ5/ATS controller

Артикул:

038788

Масса, кг:

0.9

16 608 руб.

Купить

Гарантия и обслуживание

На оборудование ТСС распространяется официальная гарантия, которая поддерживается обширнейшей сетью авторизованных сервисных центров, что позволяет получить качественные услуги по гарантийному и послегарантийному ремонту в любом регионе. Сроки гарантии могут отличаться, в зависимости от серии оборудования, подробная информация на эту тему представлена в гарантийном талоне. Запасные части, качественные моторные масла и технические жидкости, расходные материалы - всегда в наличии на всех региональных сервисных складах.

ВАЖНО!

Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемого оборудования, т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.

Запчасти для Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P

Запчасти, рекомендуемые к приобретению вместе с изделием как наиболее часто востребованные. Обязательно уточняйте комплектность позиций для конкретной модели двигателя у наших специалистов!

Артикул	Наименование	Цена	Кол-во	Сумма
038788	Контроллер рубильника SHIQ5/ATS controller	16 608		16 608	Купить
