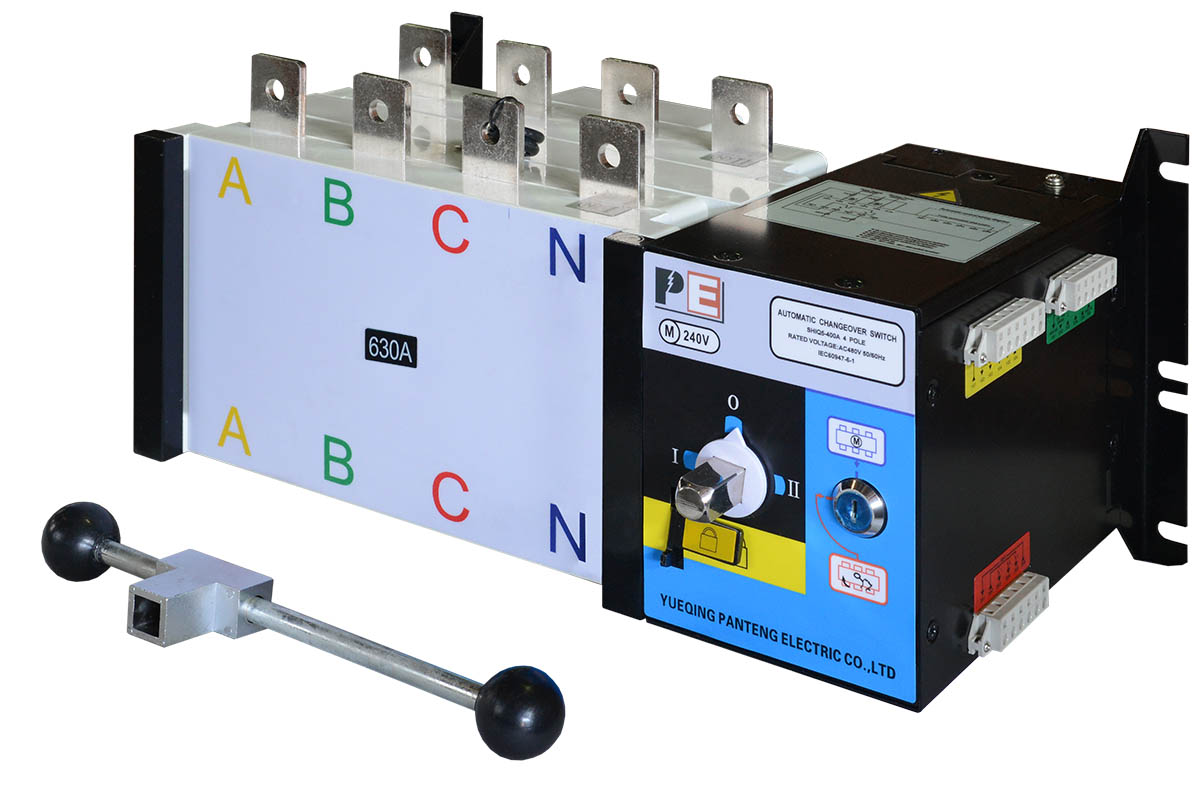

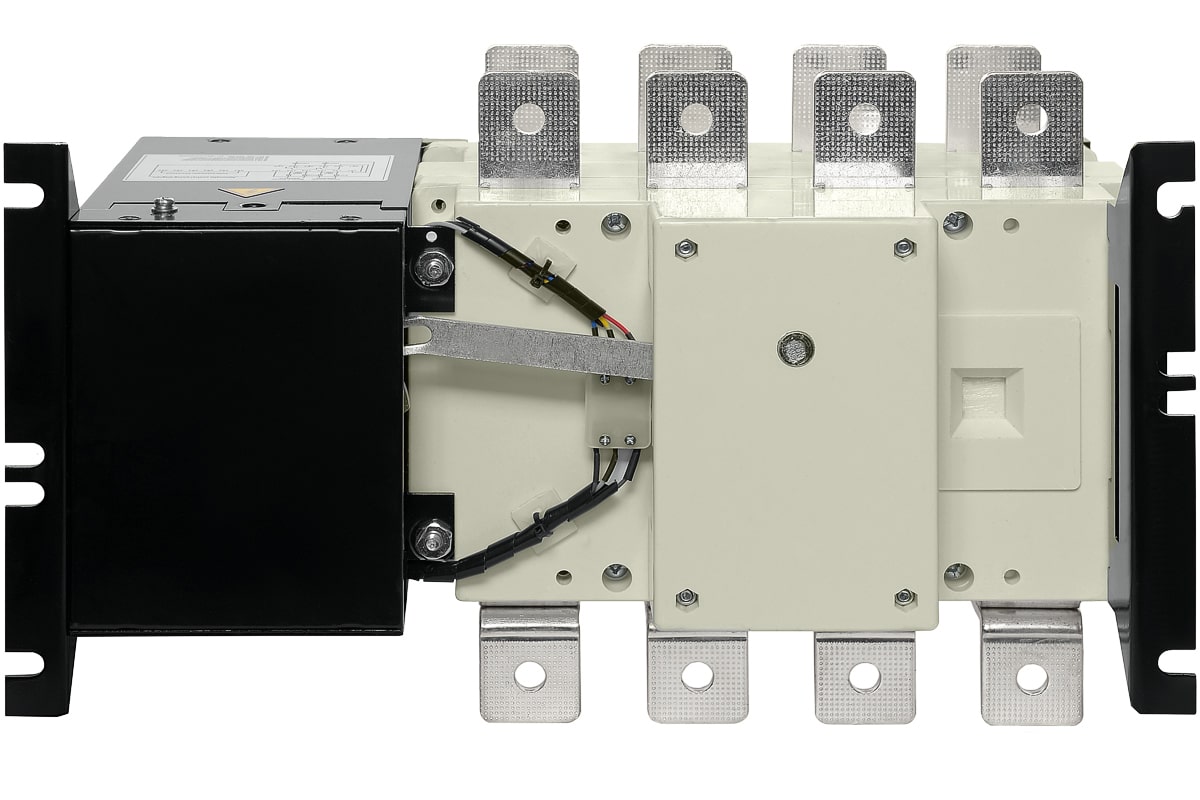

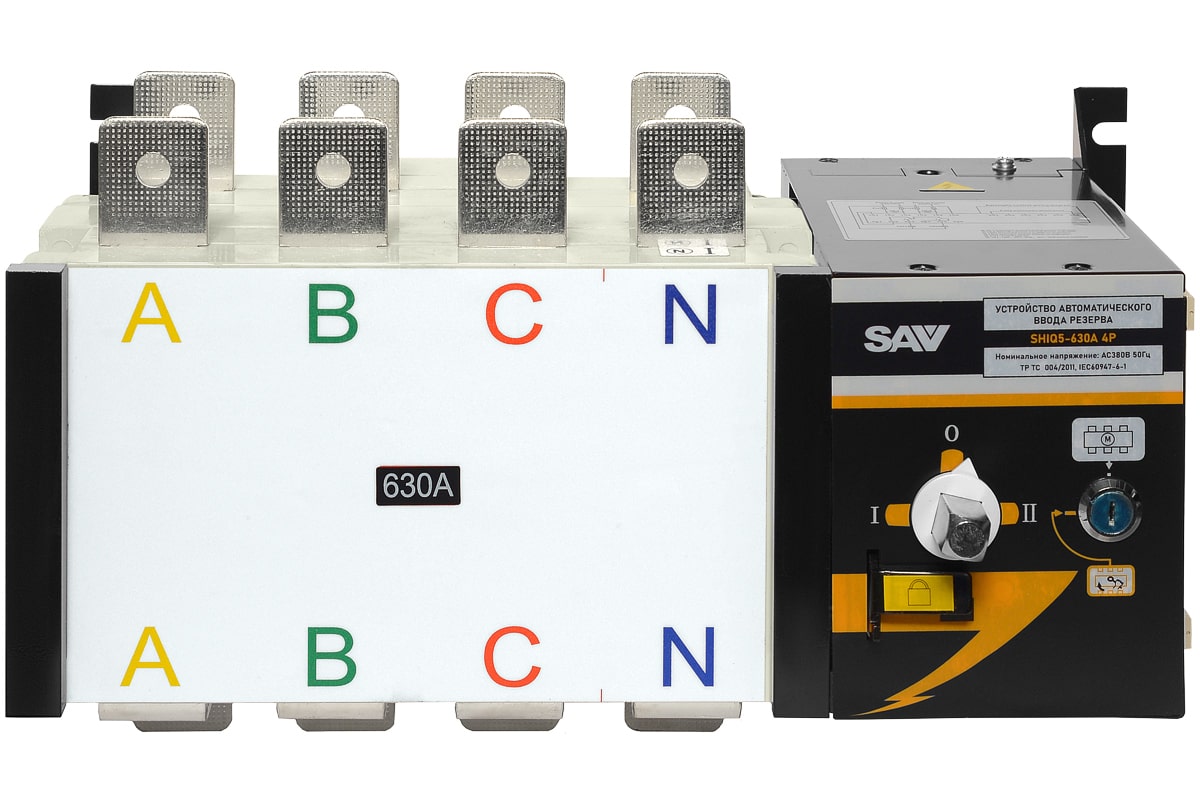

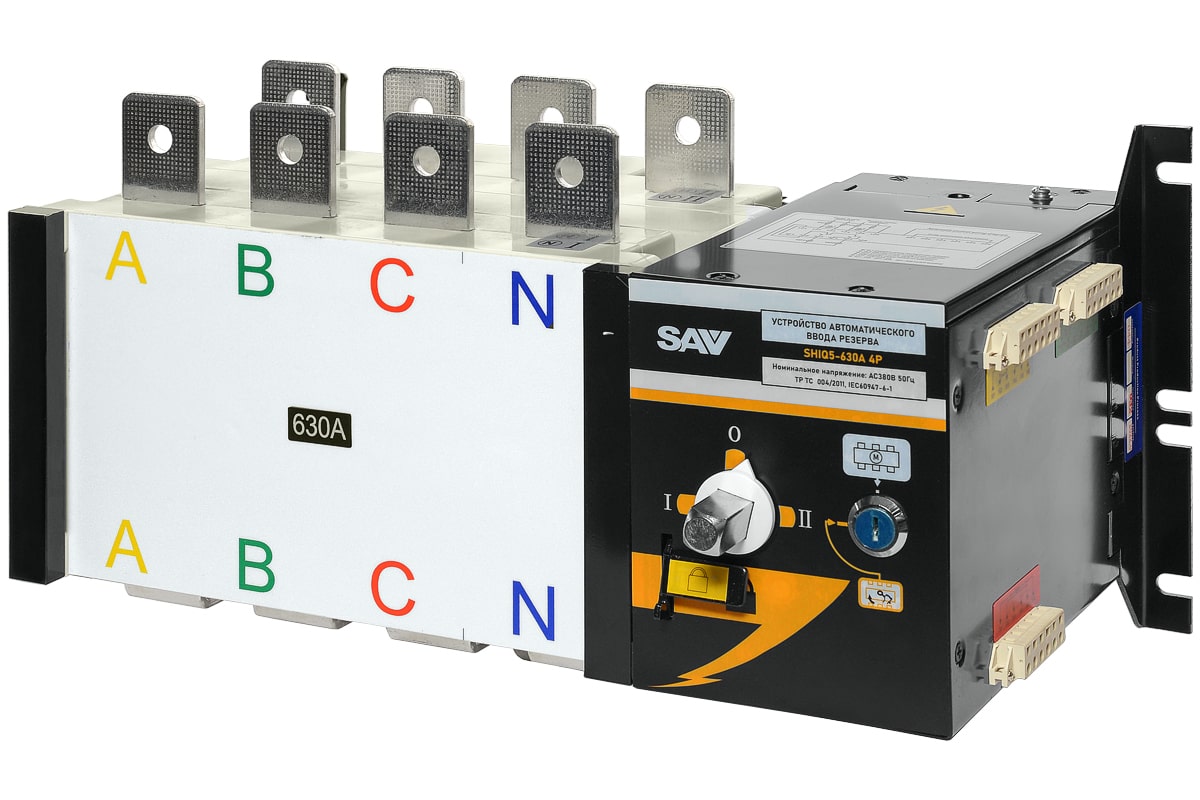

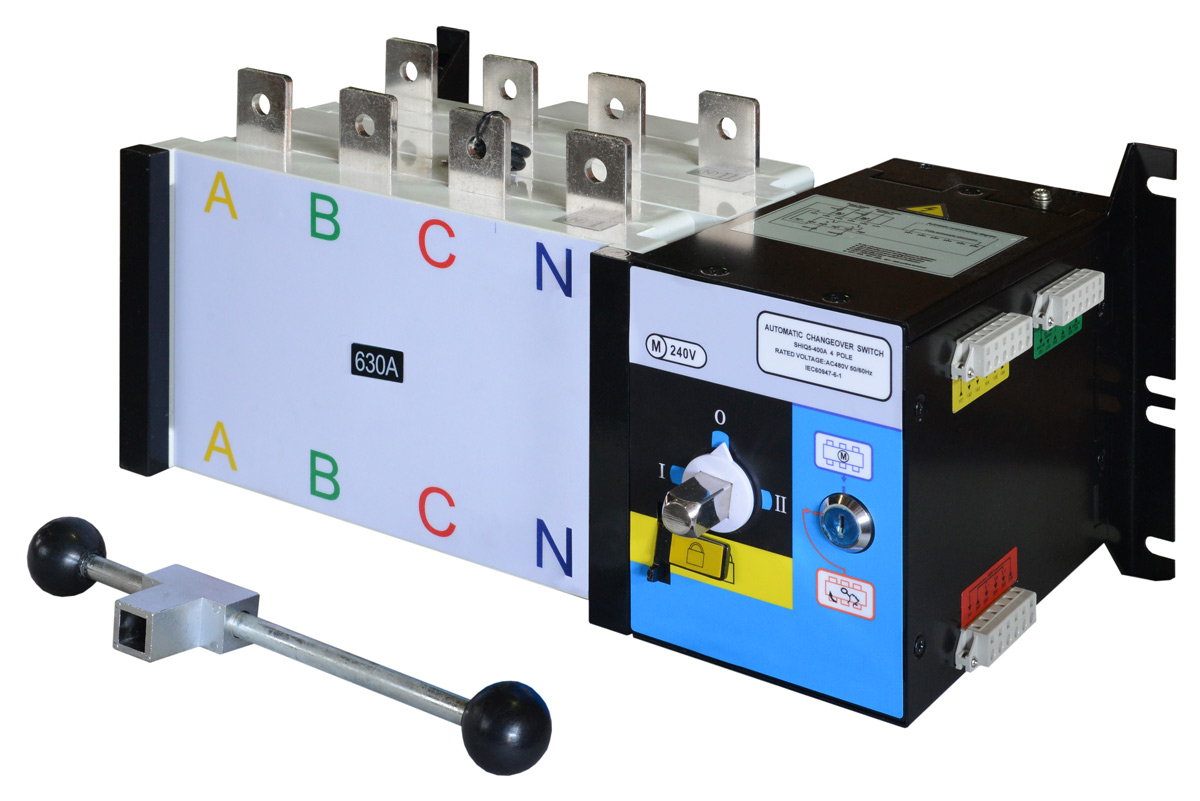

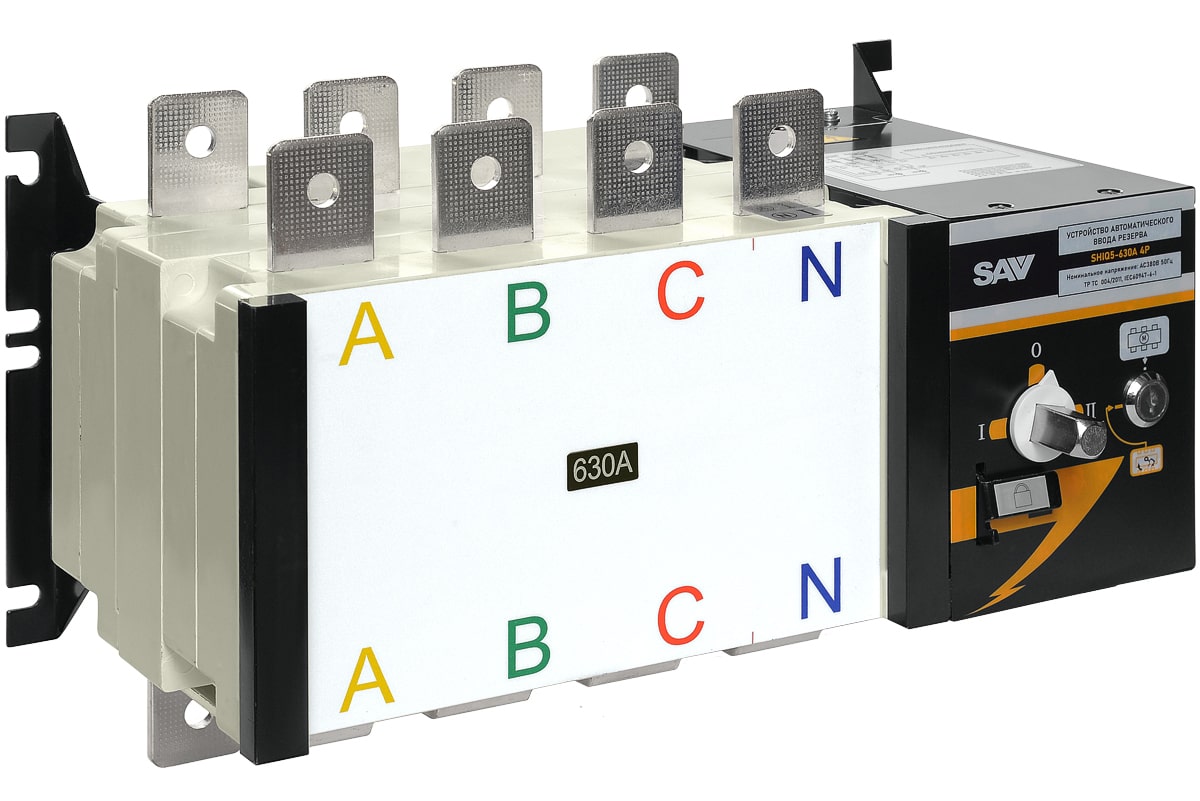

Рубильник реверсивный TSS SHIQ5 630А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.

В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены

При работах по обслуживанию и ремонту систем:

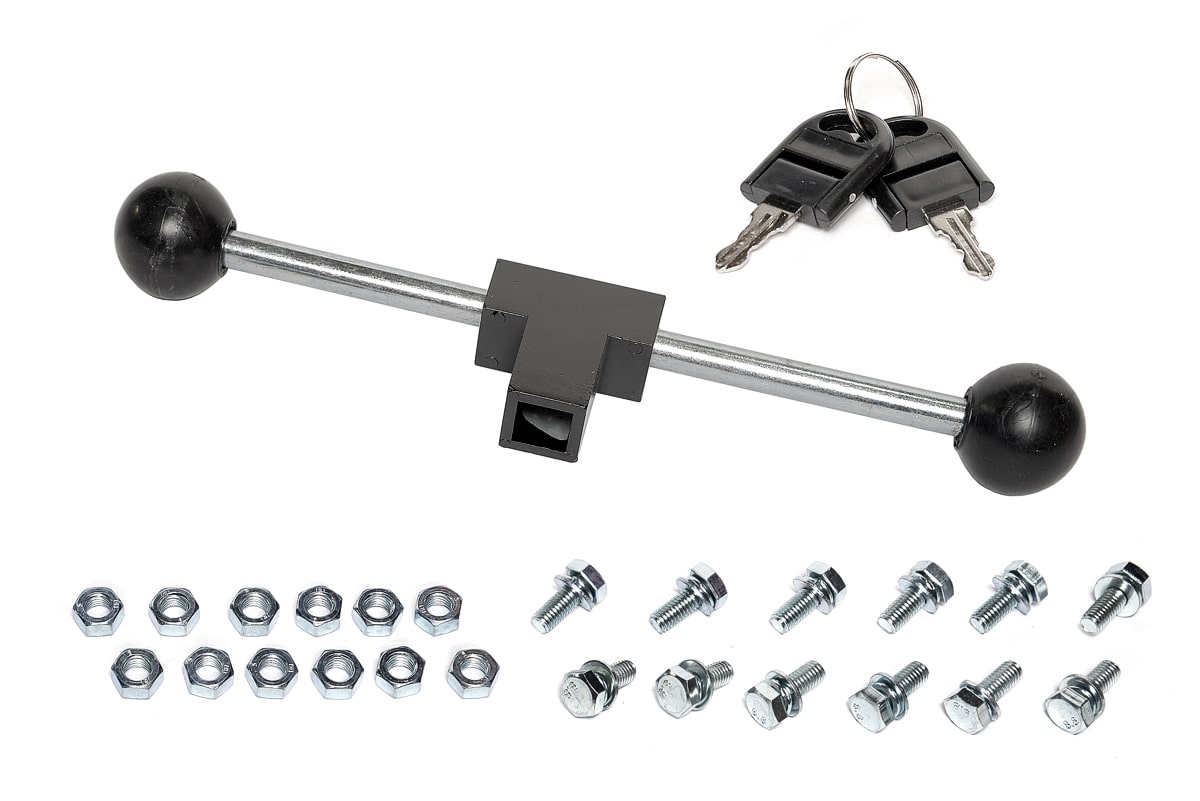

Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 630А





УСЛОВИЯ ПРИМЕНЕНИЯ

Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев

ОРГАНЫ УПРАВЛЕНИЯ



ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА



НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА



ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА



РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 630А



РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ
